Контролер із мікропроцесорним керуванням "Euroster" і Циркуляційний насос "Krakow", Польща

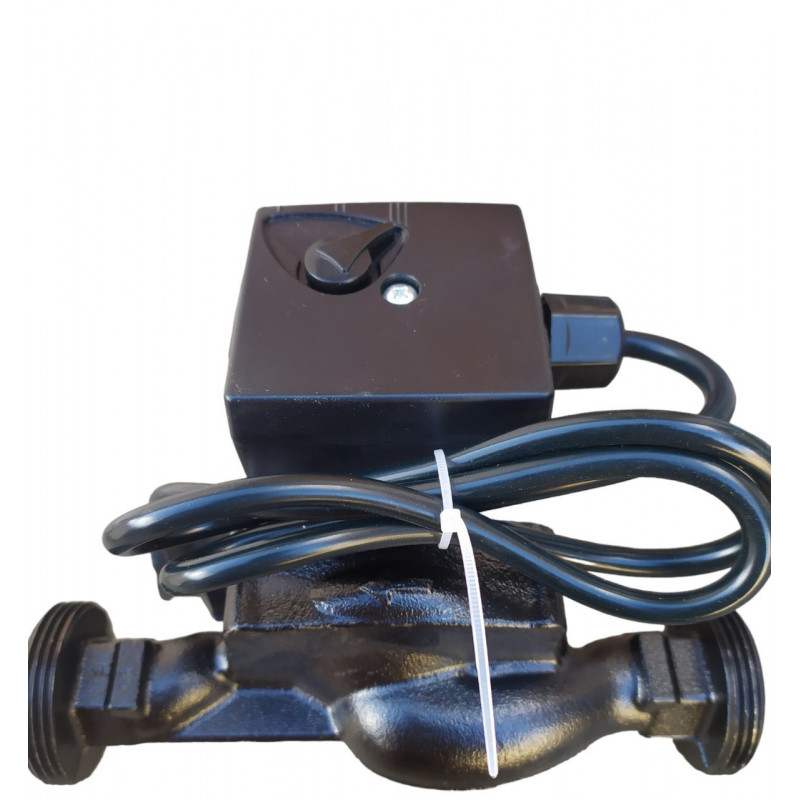

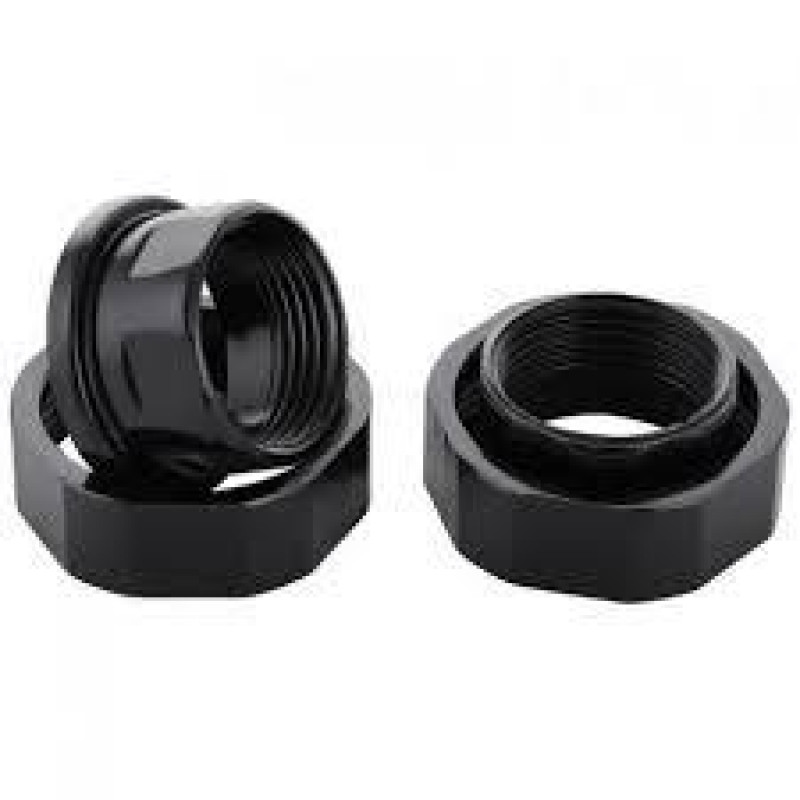

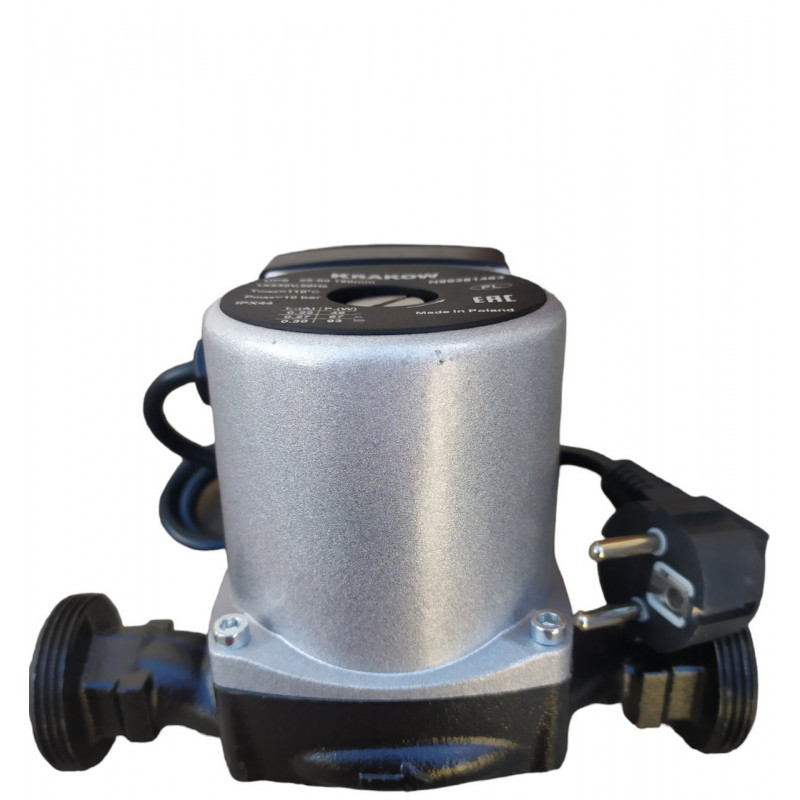

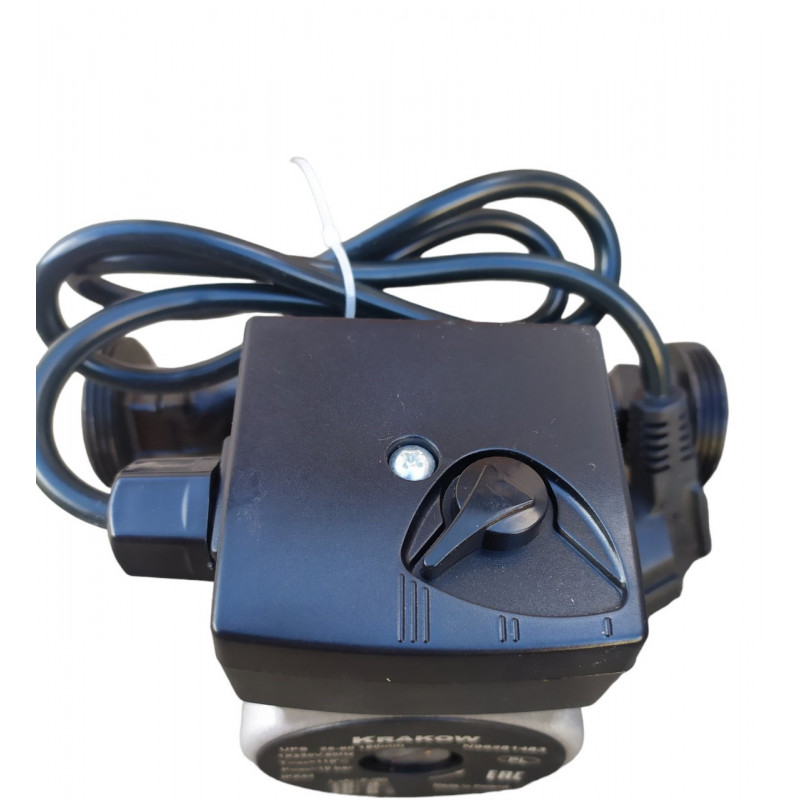

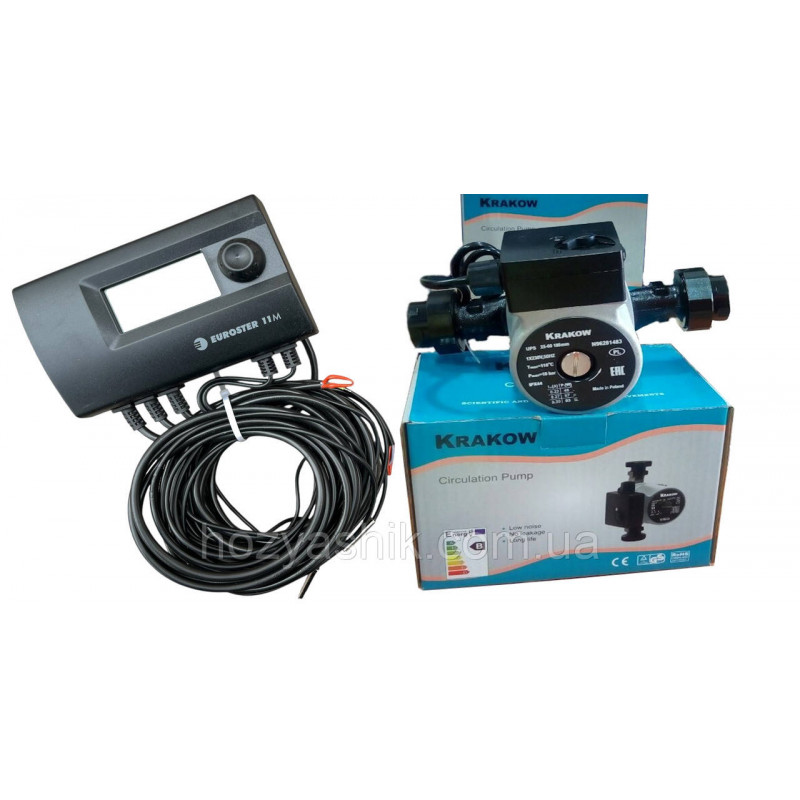

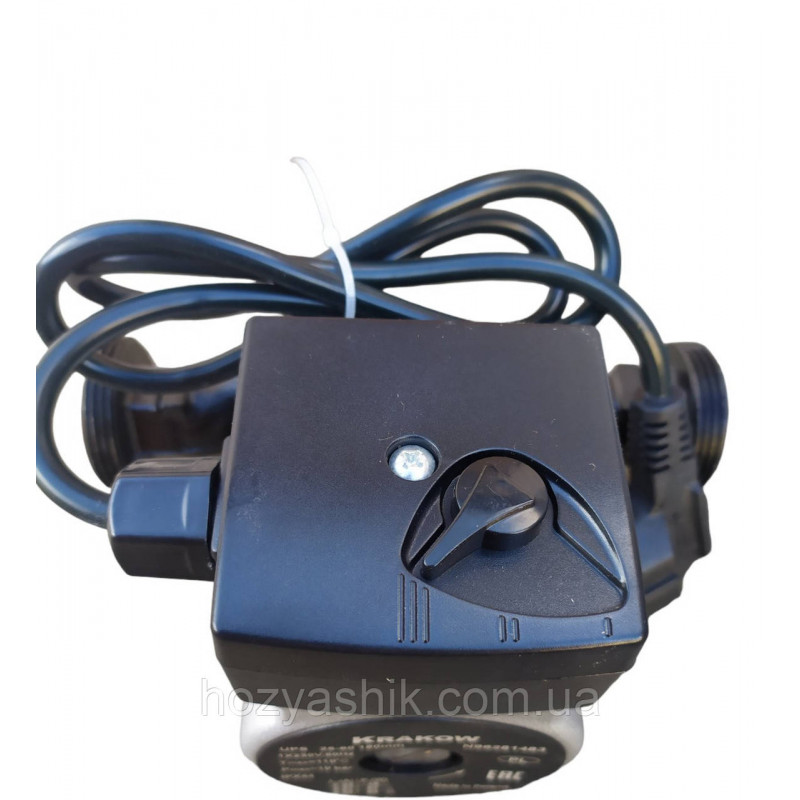

Польський комплект на систему опалення Контролер циркуляційного насоса за температури + Циркуляційний насос "Krakow" 25-4/6-180 с гайками

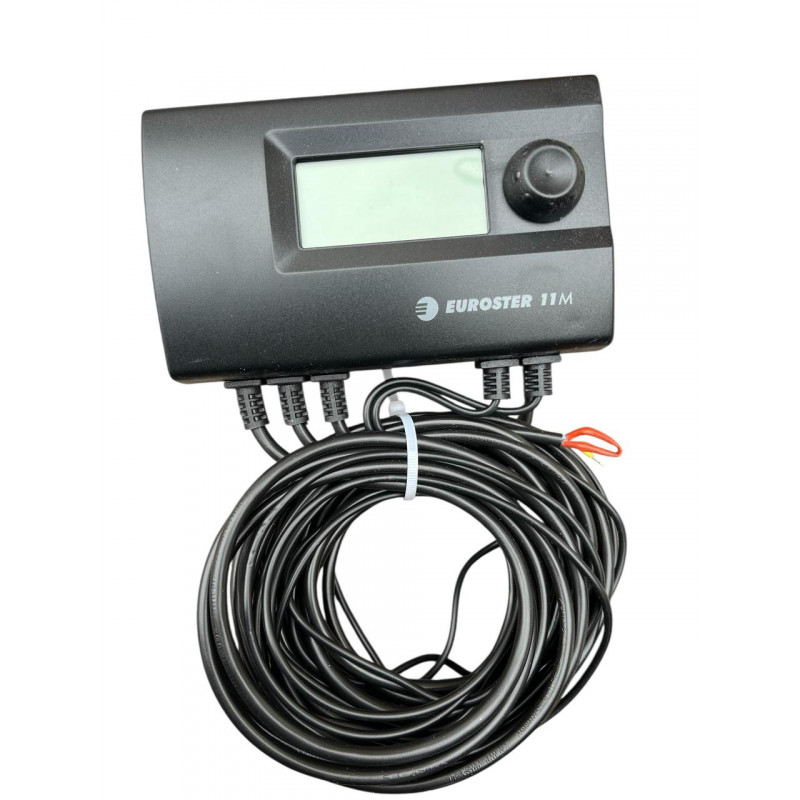

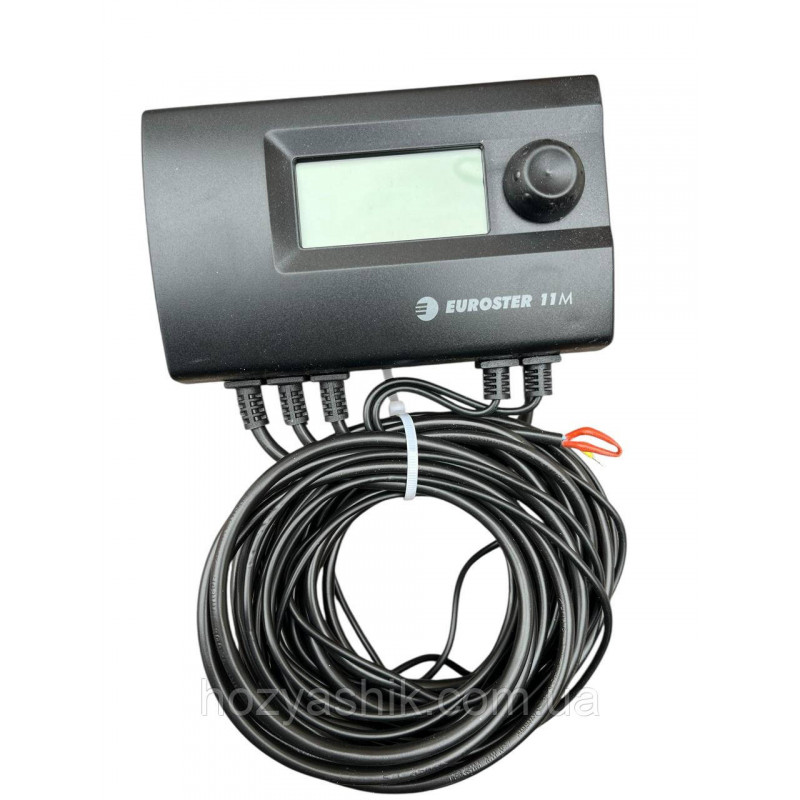

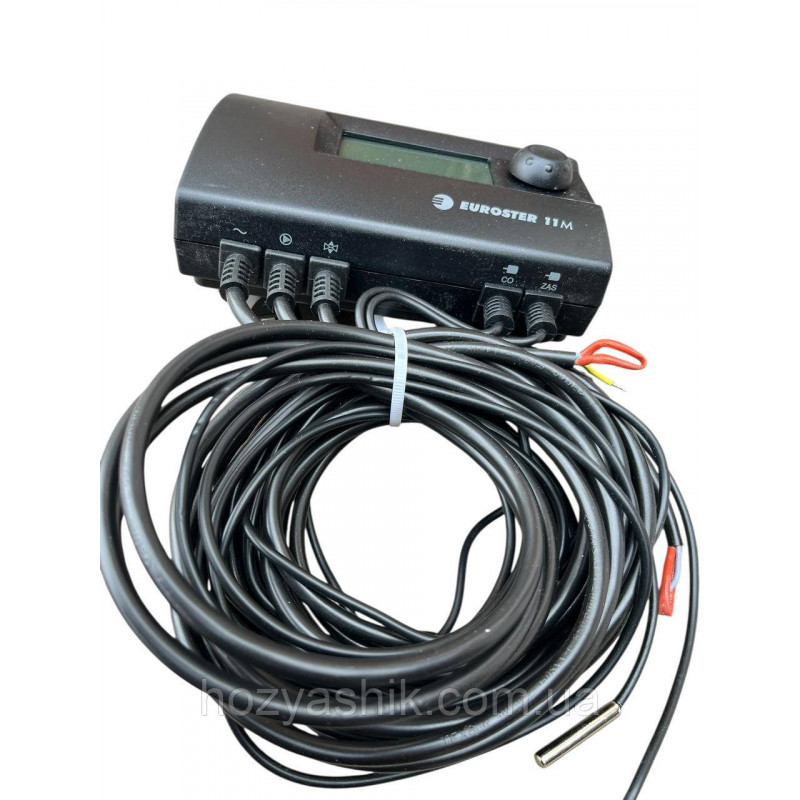

EUROSTER 11M — це інтелектуальний контролер із мікропроцесорним керуванням, призначений для підтримки заданої температури за допомогою змішувального клапана з кінцевими вимикачами.
Залежно від обраних параметрів пристрій може стабілізувати:
    •    температуру в опалювальному контурі (наприклад, системі теплої підлоги);
    •    температуру зворотної лінії, що повертається в кошенят.

Контролер також керує роботою циркуляційного насоса опалення, автоматично вимикаючи його, коли кошеняв припиняє роботу.
Для регулювання температури використовується ПІ-алгоритм (пропорціонально-інтегральний), який забезпечує точне та швидке реагування системи на зміни теплового навантаження.

Додаткова функція — система AntiStop. Вона запобігає утворенню вапняних відкладень і заклинюванню ротора насосів і змішувачів у періоди простою. Після закінчення опалювального сезону контролер автоматично у два тижні короткочасно вмикає насос і привод змішувача. Для роботи цієї функції контролер має залишатися під'єднаним до мережі.

У режимі керування температурою опалювального контуру контролер може працювати спільно з будь-яким терморегулятором, що має нормально відкритий безнапружений контакт.

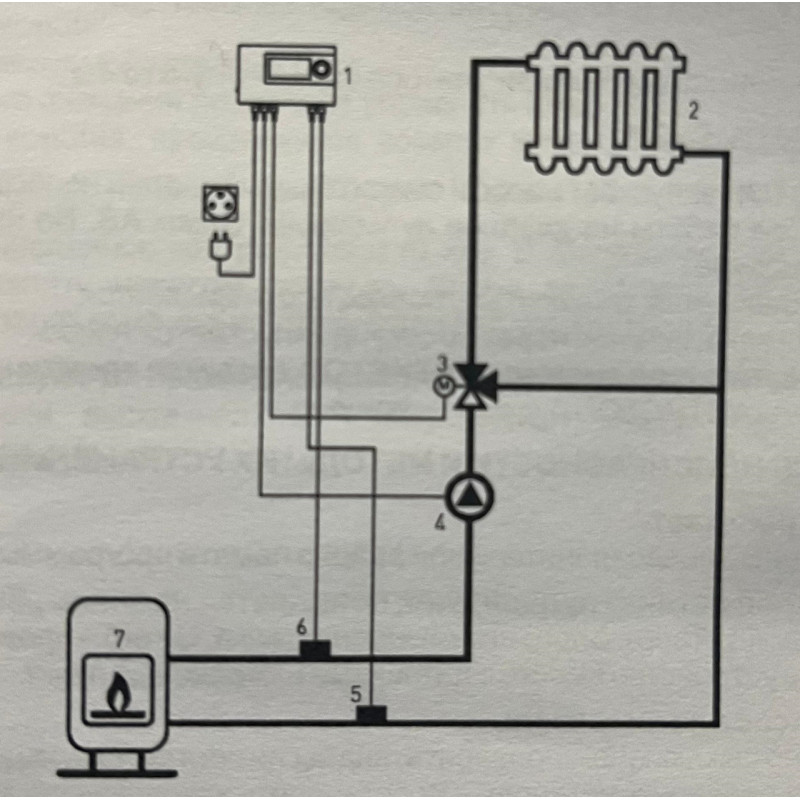

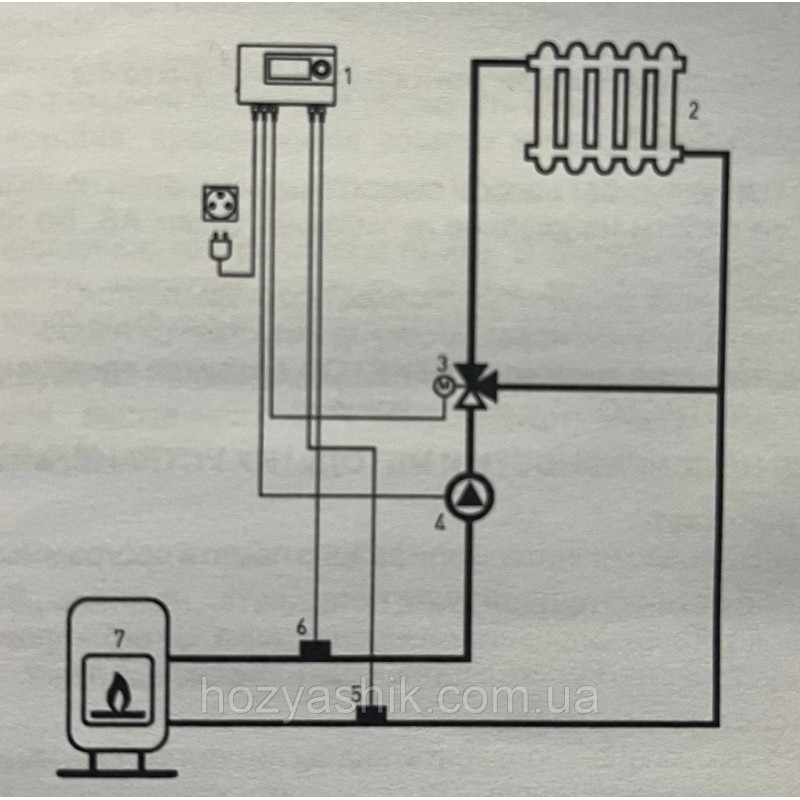

Коли терморегулятор розмикає контакт, контролер закриває змішувальний клапан, а потім вимикає насос. Детальна схема під'єднання запускається в розділі 4 інструкції.

Принцип роботи

Контролер безперервно аналізує температуру в котлі та в регульованому контурі, періодично порівнюючи фактичне значення з заданим.
Якщо відхилення перевищує половину встановленого гістерезису, контролер починає коригувати положення змішувального клапана зі швидкістю, що визначається параметром «Динаміка».
Коли клапан працює в одному напрямку не менш ніж 100 секунд, пристрій переводить його в крайне положення і фіксує, а через 500 секунд вимикає привод.

Насос вмикається у разі перевищення температури котла на половину значення гістерезису та вимикається у разі падіння нижче цієї межі:
    •    Вмикання: Tкотла ≥ Tуставки + H/2
    •    Вимикання: Tкотла ≤ Tуставки — H/2

3. Основні можливості
    •    Підтримка стабільної температури теплоносія в системі опалення або на «зворотній стороні» котла.
    •    Під'єднання зовнішнього кімнатного регулятора температури.
    •    Функція AntiStop — захист від заклинювання елементів.
    •    Захист від замерзання системи.
    •    Режим тестування насоса.

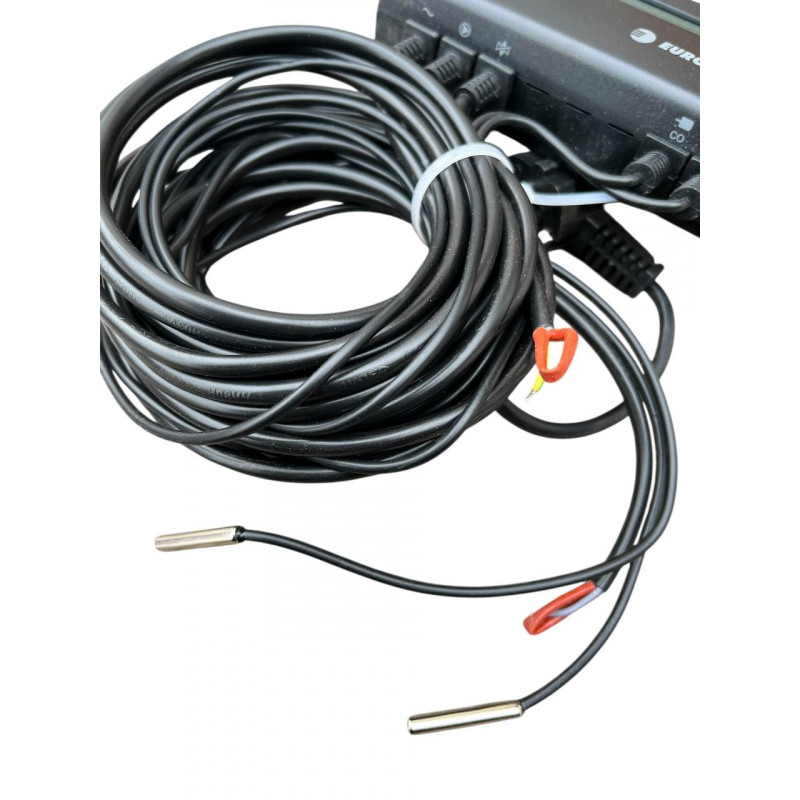

    •    Можливість коригування показань датчиків температури.

Технічні характеристики

• Діапазон настроювання температури:     10 ... 110 °C
• Призначення: керування температури в обігрівальному контурі та насосом.
• Споживання струму: макс. 1.6 Вт
• Максимальне навантаження виходів: 3 А
• Гістерезис вмикання/вимикання:   2-10°C
• Тривожна температура контуру:    40-110°C
