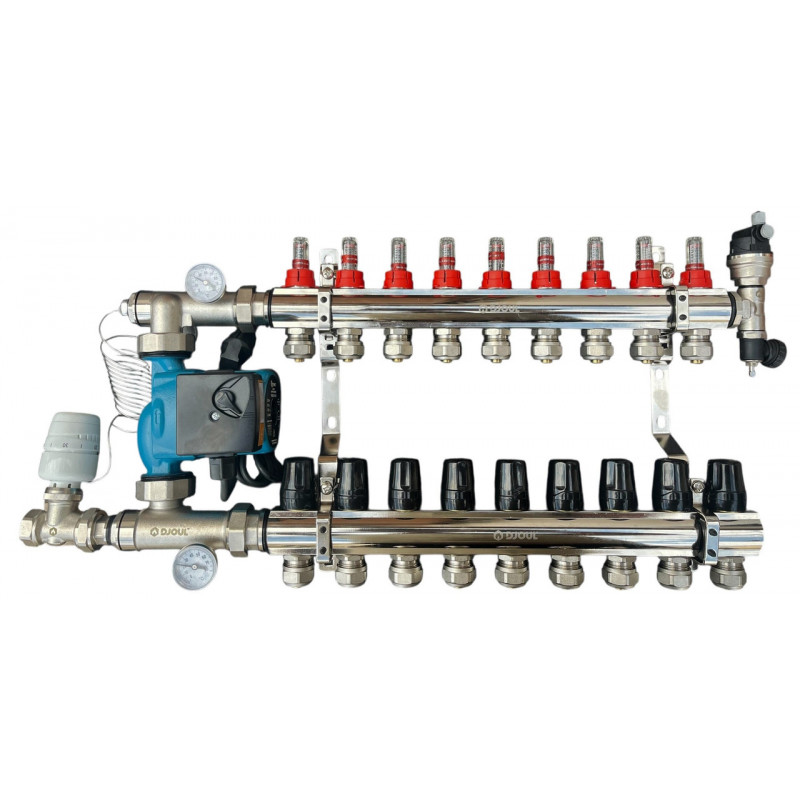

Колектор для теплої підлоги в зборі на 9 контурів (латунний) КОМПЛЕКТ, «DJOUL» Туреччина

Латунний хромований колектор DJOUL на 9 контурів — надійне рішення для систем водяної теплої підлоги (ПОВНИЙ КОМПЛЕКТ).

Виготовлений з високоякісної латуні з хромованим покриттям, стійкий до корозії і розрахований на тривалий термін служби.

Продукція Djoul (Çelik Pan, Туреччина) виробляється на швейцарському обладнанні Schlater, вся продукція проходить ретельний контроль якості і відповідає європейським стандартам якості. Відмінний вибір для приватних будинків, квартир і комерційних об'єктів.

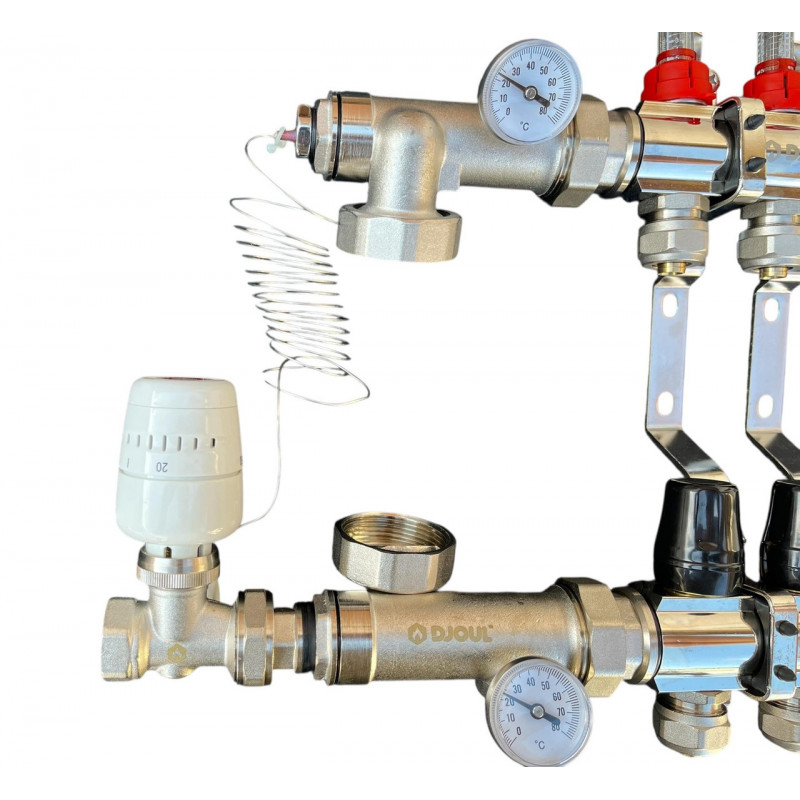

Завдяки термостатичному клапану з встановленою на нього термоголовкою відбувається автоматичний контроль зазначеної температури теплоносія в колекторному блоці.

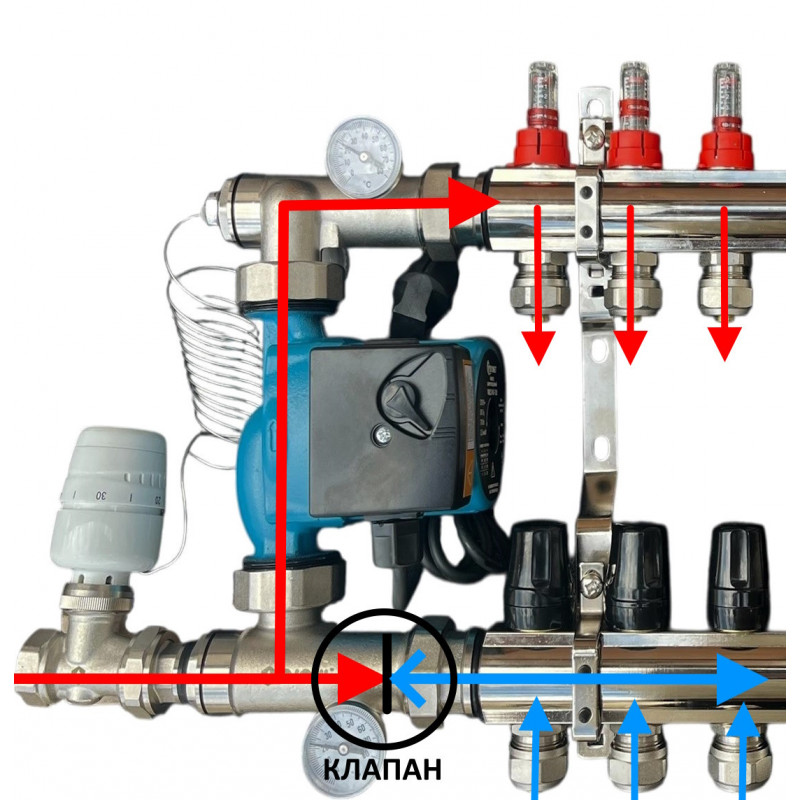

Циркуляційний насос встановлюється в насосно-змішувальний вузол, в якому відбувається змішування потоків теплоносія (подачі і зворотного) до заданої на термоголовці температури, циркулює теплоносій по контурах.

Змішувальний вузол має два термометри для візуального контролю температури.

Балка подачі теплоносія має на кожному контурі вбудовані витратоміри зі шкалою і поплавком, завдяки яким можна регулювати і візуально контролювати кількість циркулюючого теплоносія в контурі.

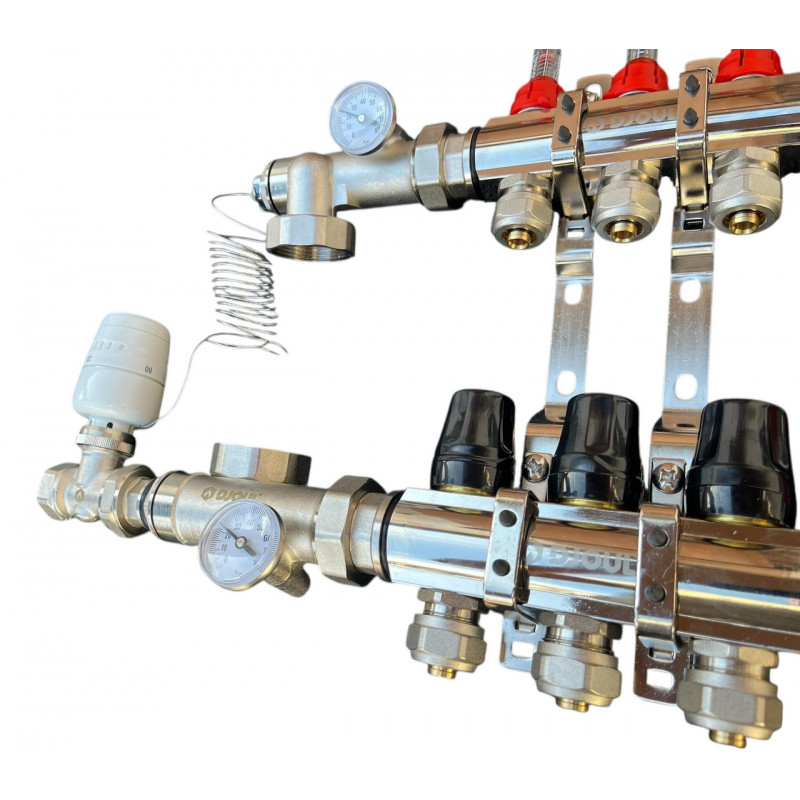

Балка зворотного потоку на кожному контурі оснащена регульованими термостатичними відсічними клапанами, що мають можливість установки сервоприводу, що зручно для автоматизованих систем управління.

Приєднання труб до виходів колекторного блоку – за стандартом «євроконус» (в комплекті).

Блок має в комплекті кріплення, автоматичний повітровідвідник з дренажним краном.

Комплектація

1. Балка підіймальна лінія з витратомірами й євроконусом 16 мм х3/4

2. Балка зворотної лінії із запірно-регульованими вентилями та євроконусом 16 х3/4

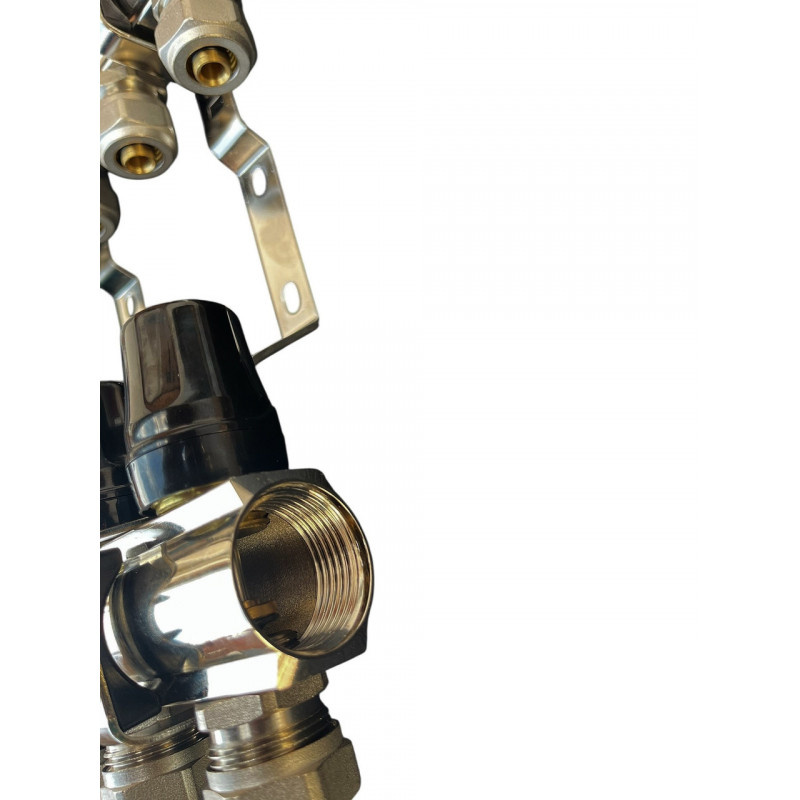

3. Кронштейни з вібровставками для кріплення колектора

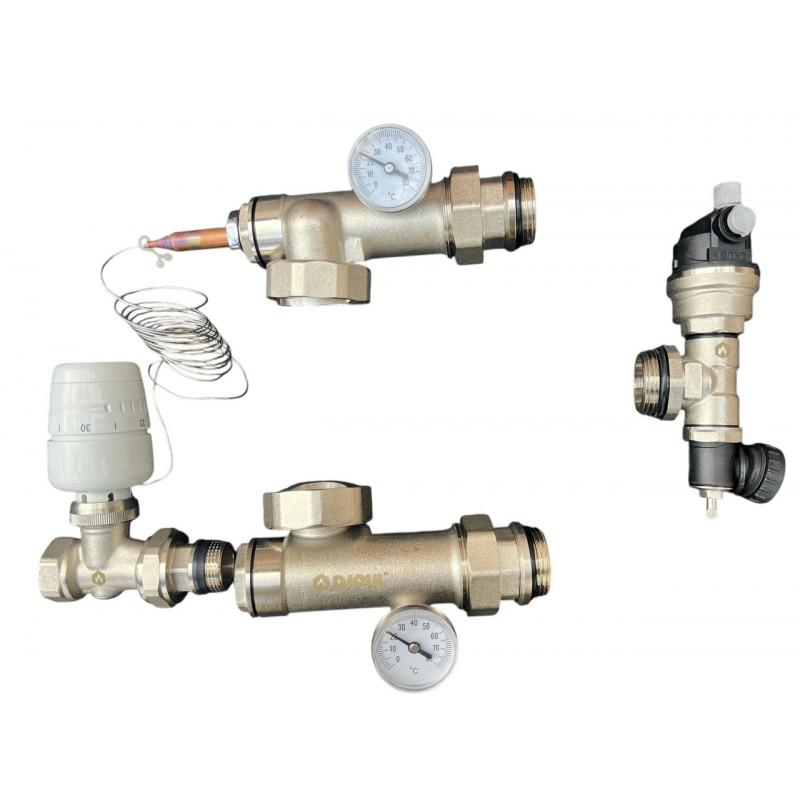

4. Насосно-сумісний вузол із термометрами

5. Термостатична голова з виносним датчиком контролю температури теплоносія (діапазон температур 25-70 С)

6. Термостатичний клапан під термоголову М30х1,5

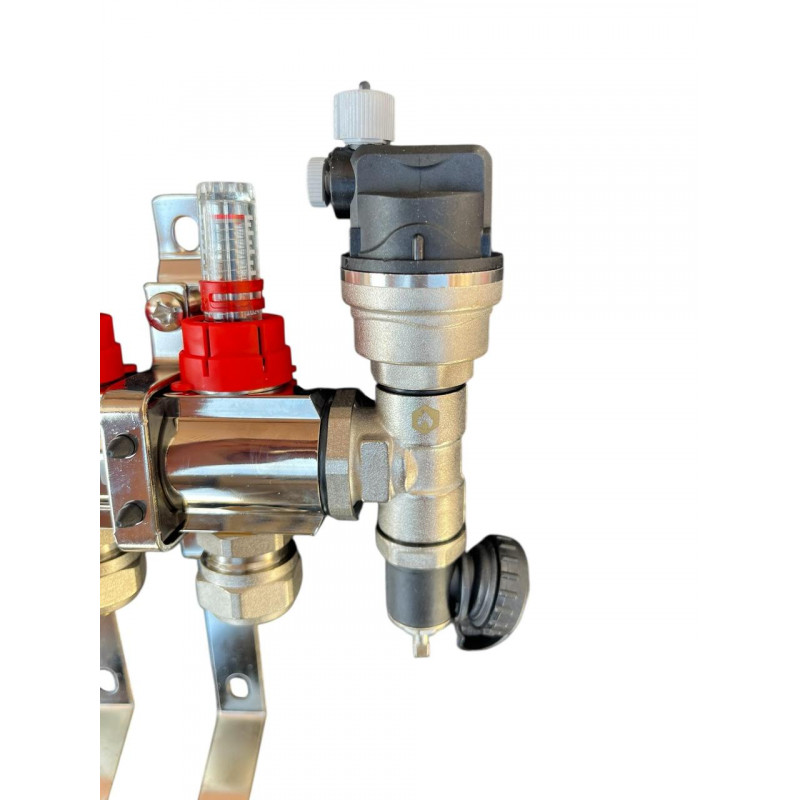

7. Кінцевий елемент колектора (автоматичний повітровідвідник і зливний кран)

8. Циркуляційний насос 25-4/130.

Розмірні характеристики колектора:

G1 x G2 дюйми:           1" х  3/4

З x E x F, мм:                50 × 210 × 315

Усоловна пропускна здатність термостатичного клапана, м3/год:  2,5

Послову пропускну здатність регулювального клапана під час показань витратою, м3/год:

0,5 л/хв — 0,11

1 л/хв — 0,22

2 л/хв — 0,43

3 л/хв — 0,65

4 л/хв 0,86

5 л/хв 1,10
