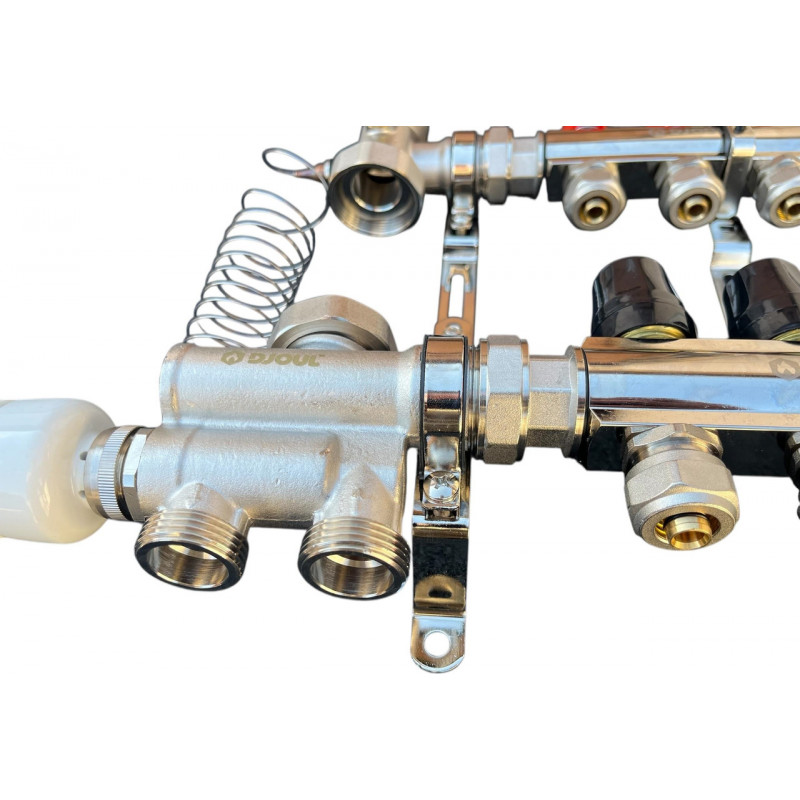

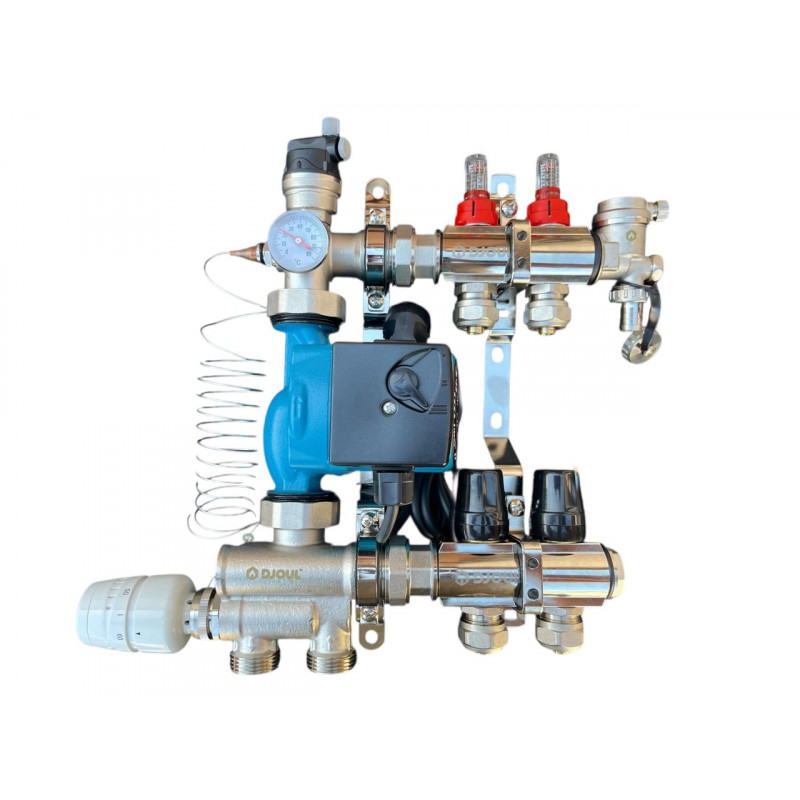

Колектор для теплої підлоги в зборі на 2 контури з вузлом нижнього підключення (латунний), «DJOUL» Туреччина

Латунний хромований колектор DJOUL на 2 контури — надійне рішення для систем водяної теплої підлоги.

Виготовлений з високоякісної латуні з хромованим покриттям, стійкий до корозії і розрахований на тривалий термін служби.

Продукція Djoul (Çelik Pan, Туреччина) виробляється на швейцарському обладнанні Schlater, вся продукція проходить ретельний контроль якості і відповідає європейським стандартам якості. Відмінний вибір для приватних будинків, квартир і комерційних об'єктів.

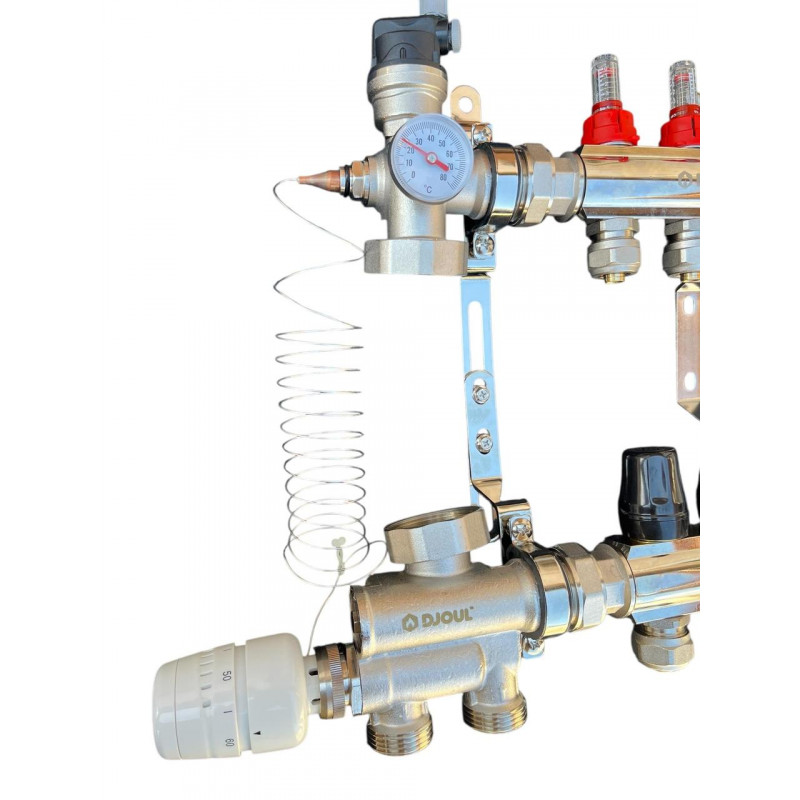

Завдяки термостатичному клапану з встановленою на нього термоголовкою відбувається автоматичний контроль зазначеної температури теплоносія в колекторному блоці.

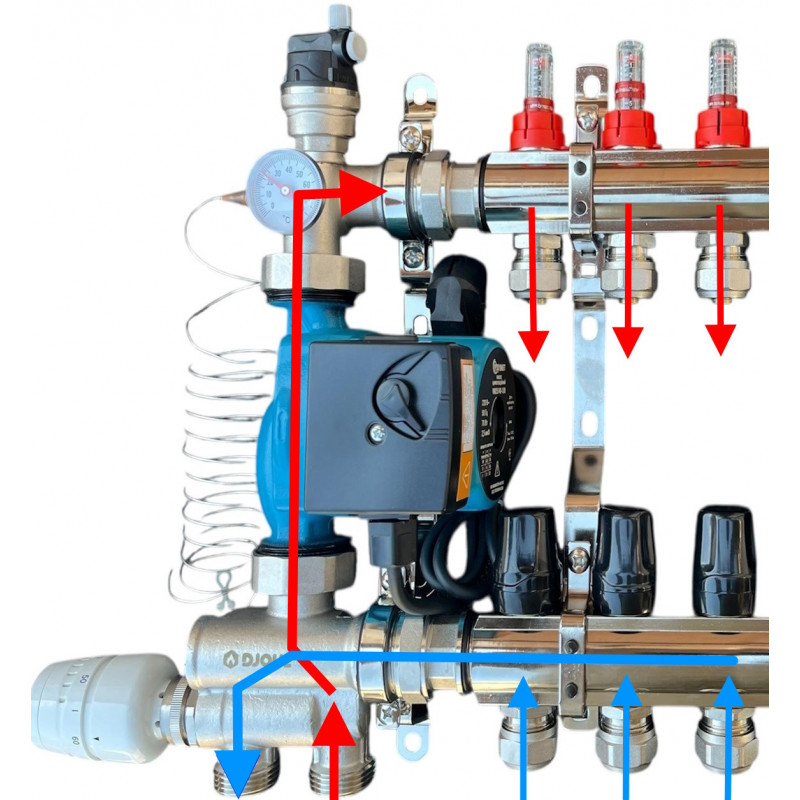

Циркуляційний насос встановлюється в насосно-змішувальний вузол, в якому відбувається змішування потоків теплоносія (подачі і зворотного) до заданої на термоголовці температури, циркулює теплоносій по контурах.

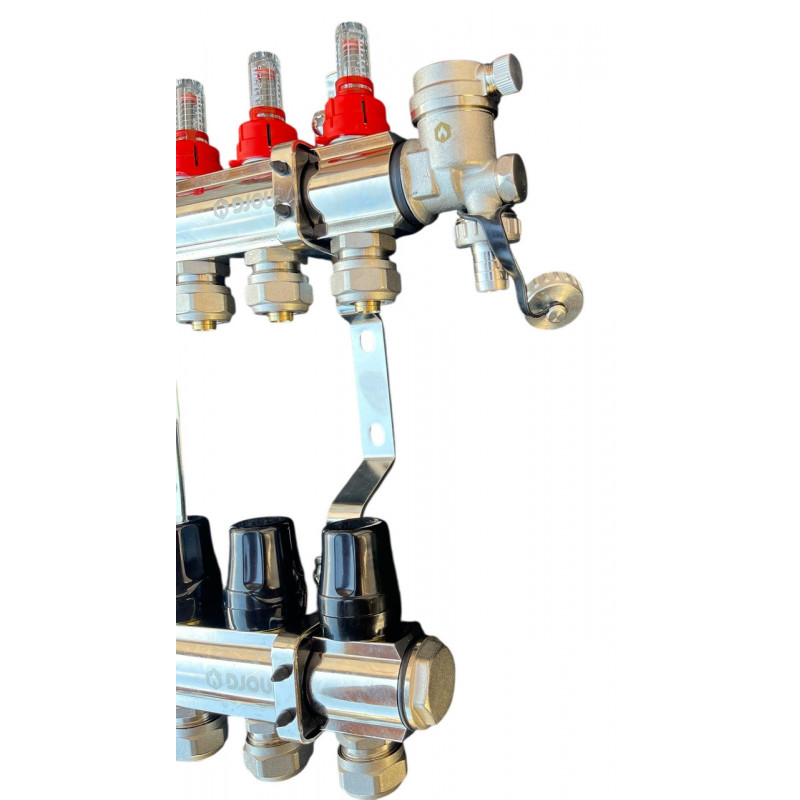

Балка подачі теплоносія має на кожному контурі вбудовані витратоміри зі шкалою і поплавком, завдяки яким можна регулювати і візуально контролювати кількість циркулюючого теплоносія в контурі.

Балка зворотного потоку на кожному контурі оснащена регульованими термостатичними відсічними клапанами, що мають можливість установки сервоприводу, що зручно для автоматизованих систем управління.

Приєднання труб до виходів колекторного блоку – за стандартом «євроконус» (в комплекті).

Блок має в комплекті кріплення, автоматичний повітровідвідник з дренажним краном.

Особенности коллектора

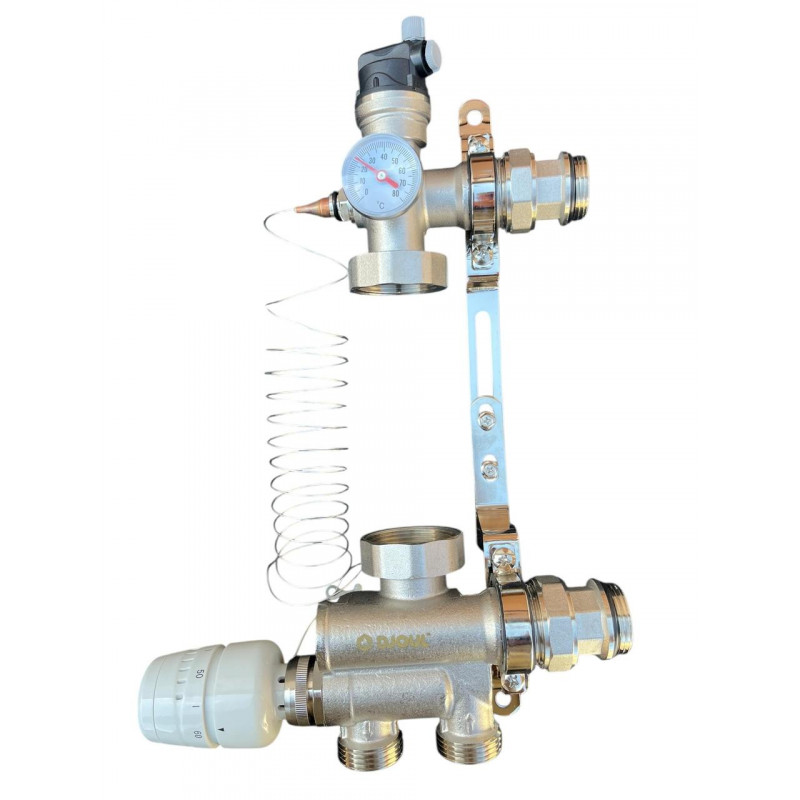

Смесительный узел

Смесительный узел предназначен для поддержания и контроля температуры подаваемого теплоносителя в контуры теплого пола.

Одной из особенностей данного смесительного узла является расположение подающей и обратной линии рядами друг с другом, из-за чего монтажные габариты коллектора значительно меньше.

Также на данном узле сразу размещена термостатическая голова для контроля температуры теплоносителя.

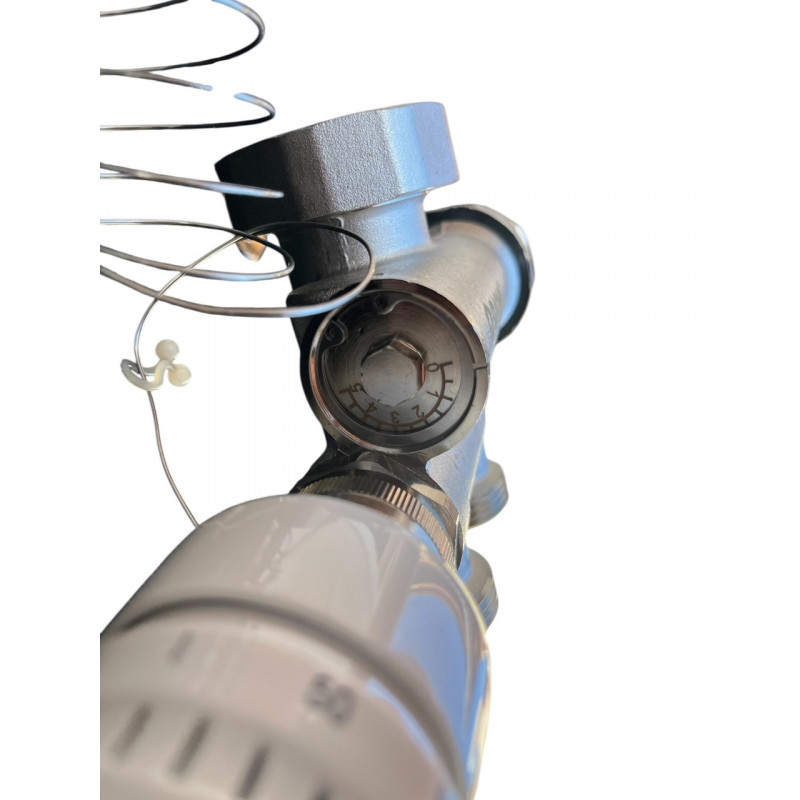

Перепускной настроечный клапан

Данный узел помогает быстро выйти системе теплого пола на рабочую температуру при низкотемпературной подаче теплоносителя.

Комплектация

1. Балка подающей линии с расходомерами для регулирования и визуального контроля количества теплоносителя, протекающего через контур - 1 шт.

2. Балка обратной линии с запорно-регулирующими вентилями для регулирования и полного закрытия контура теплого пола - 1 шт.

3. Кронштейн крепления подающего и обратного коллектора с вибро-вставками - 2 шт.

4. Насосно-смесительный узел с нижним подключением -1 шт.

5. Термостатическая головка с выносной термопарой для контроля температуры подающего теплоносителя в контуры теплого пола с рабочим диапазоном температур 20-55°С -1 шт.

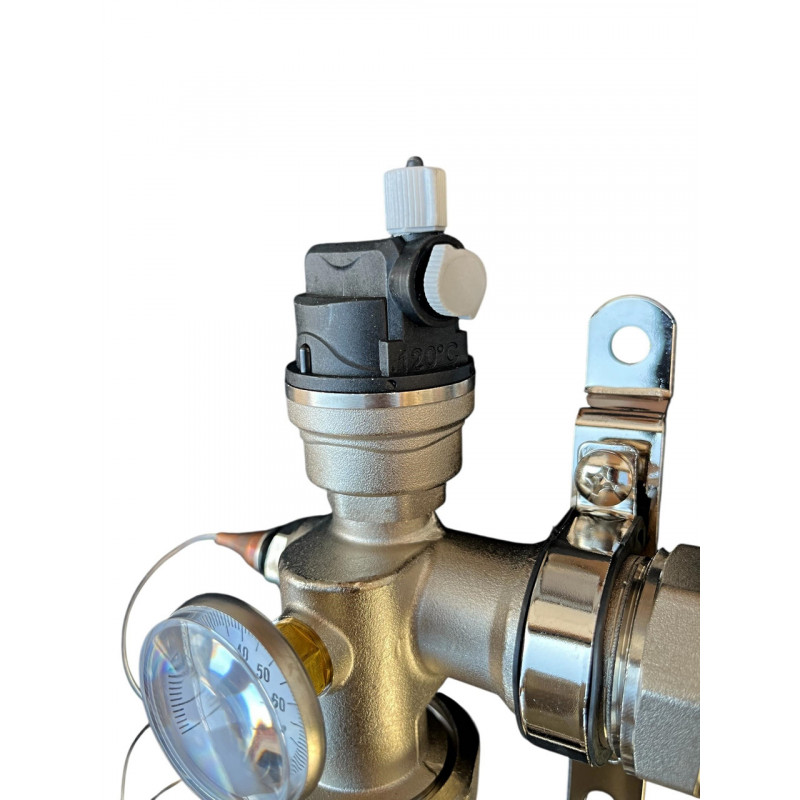

6. Сливная группа с автоматом Мавского для удаления воздуха из системы теплого пола и сливным краном для заполнения и слива теплоносителя из системы — 1 шт.

7. Термометр для визуального контроля теплоносителя на подающей линии — 1 шт.

8. Евроконус для подключения труб теплого пола.

9. Циркуляционный насос 25/6-130
