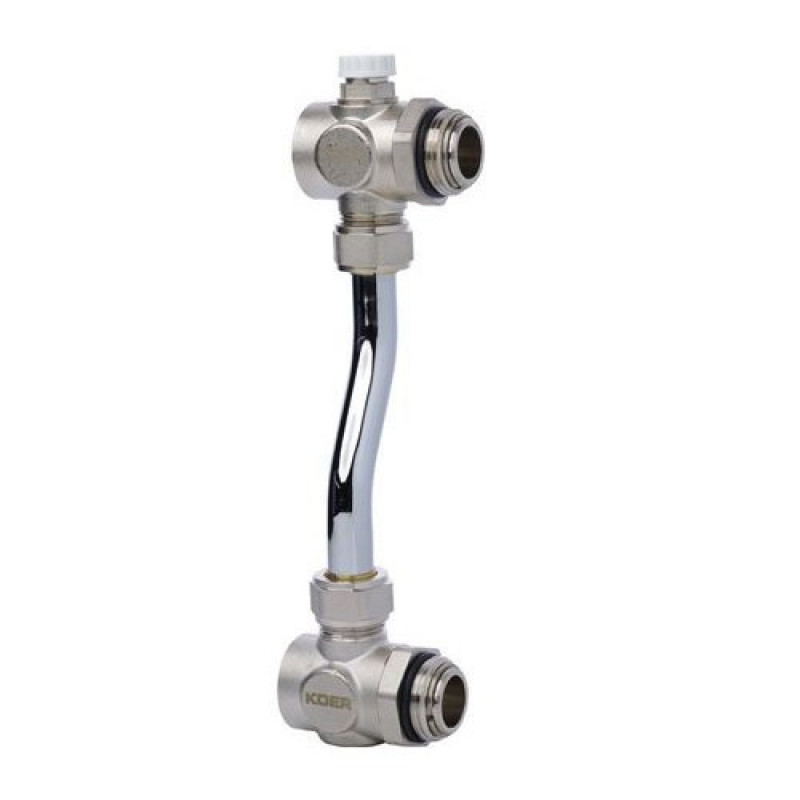

Байпас для колектора

Байпаси з перепускним клапаном застосовуються спільно з колекторними блоками для перенапрямлення потоку теплоносія в зворотний колектор у разі, коли витрата через колекторні петлі зменшується нижче заданого значення. Це дає змогу зберігати гідравлічні характеристики системи незалежно від положення органів керування колекторних петель (ручні, термостатичні клапани та ін.), захистити насос від роботи «на закриту засувку».

Технічні характеристики

Розміри, A: 1"
B×C×D×E, мм: 1"×210×266×76,5
Максимальний робочий тиск, бари: 16
Максимальна температура, °С: 80
Діапазон настройкового значення перепаду тисків, КПА: 20÷60
Пропускна здатність під час настроюваного перепаду тисків:
0,2 бара, м3/год — 4,33
0,3 бара, м3/год — 3,22
0,4 бара, м3/год — 2,41
0,5 бара, м3/год — 1,82
0,6 бара, м3/год — 1,43
Максимальна температура довкілля, °C: 65
