Автоматика для твердопаливного котла з турбіною (комплект), Польща

Комплект для твердопаливних котлів: Контролер + Турбіна.

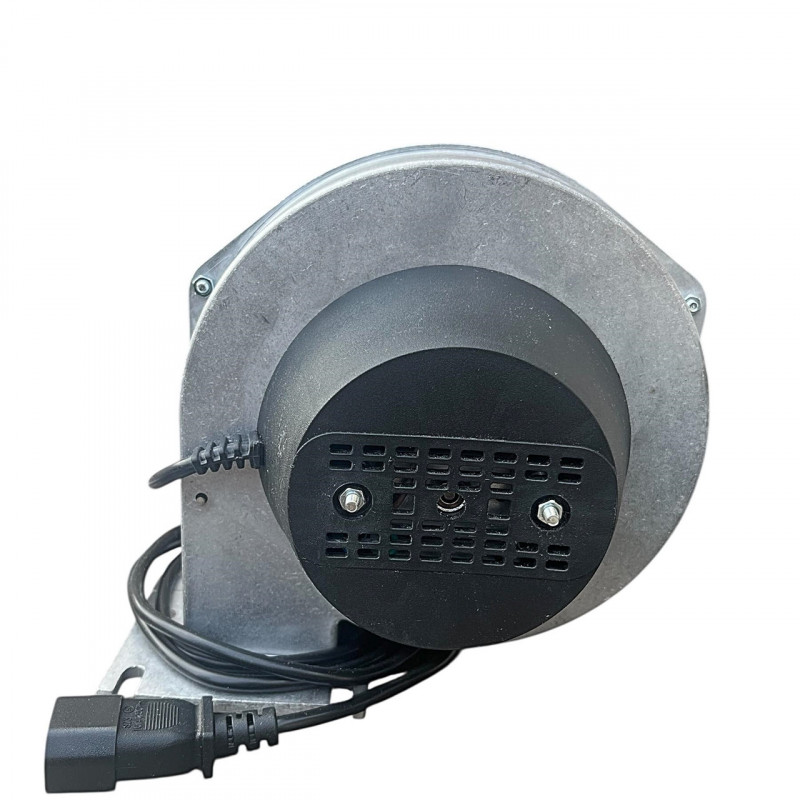

Турбіна з залізною крильчаткою на підшипнику Польща.

Технічні параметри вентилятора:

• Макс. продуктивність: 180 м3/год

• Частота обертання: 2200мін -1

• Потужність: 80 Вт

• Номінальна напруга: 230 В

• Рівень шуму: 63 дБ (А)

• Вага: 2кг

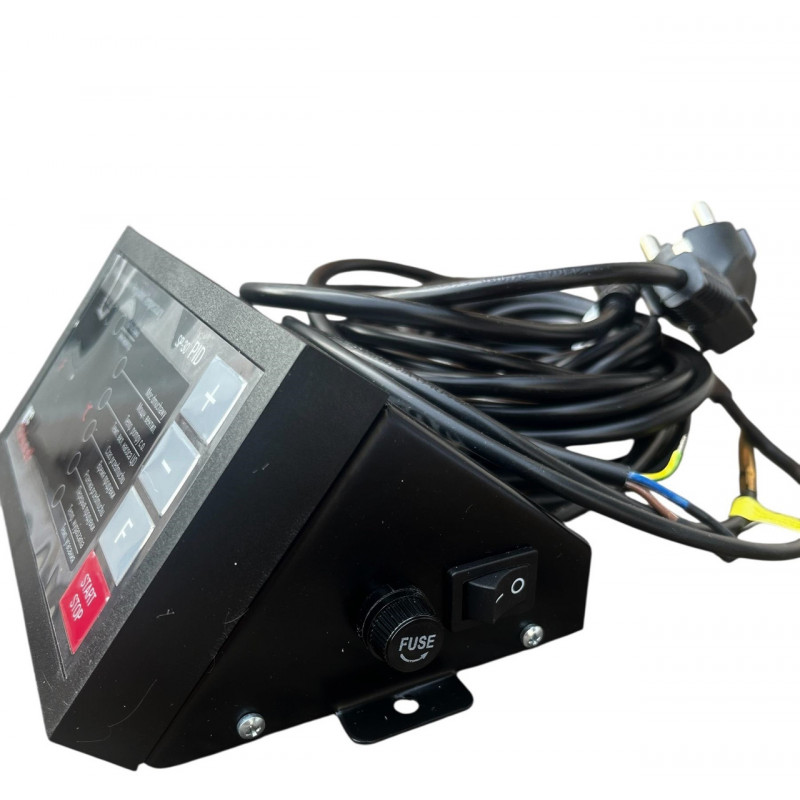

Інноваційний за характеристиками контроллер котла KG SP-30 - контролює роботу вентилятора наддуву та насоса ЦО, з можливістю під'єднання кімнатного термостата, а також lатчик димових газів PT-1000

KG SP-30 — це інтелектуальний контролер для якісного спалювання дров, вугілля, торфу та відходів деревообробки. Використання нового алгоритму роботи автоматики Control Smart дає змогу найкращим способом забезпечити оптимальні процеси горіння/тлення для отримання максимального ККД котла.

Опис головного меню

• Вхід і підтвердження головної функції клавішею (F)

• Вибір функції, яку потрібно встановити (+ plus) або ( - minus)

• Температура котла 35-90 °C з головною панеллю клавішами plus і minus

• Потужність вентилятора 10-100%

• Температура вмик насоса ЦО 20-80 °C

• Час продування 0-90 сек.

• Перерва продування 1-15 хв.

• Мінімальна температура згасання 20

• Максимально температура, на 5 градусів менше встановленої температури котла.

Робота вентилятора

Користувач має на вибір 2 різновиди роботи вентилятора:

• CS — автоматична плавна модуляція вентилятора

• STD — потужність вентилятора встановлюється користувачем у меню

В опції CS автоматика сама автоматично зменшує роботу вентилятора під час зростання температури котла. Це захищає котел від температурних "ударів".

У головному меню встановлюємо тільки максимальну потужність вентилятора під час розпалювання та продувок.

Анти стоп - функція проти застоювання системи опалення поза сезоном. Кожні 14 днів автоматика містить насоси на деякий час.

Антизамерзання - вмикає насоси у разі досягнення температури котла 5 °C, що захищає систему від замерзання.

Розпалювання - цикл починається з моменту ввімкнення клавіші START і діє до моменту досягнення температури згасання котла.
У меню SERWIS автоматики встановлюємо температуру розпалювання, якщо котел не досяг потрібної температури, то після певного часу переходить у STOP-котел погас.

Згасання - якщо температура котла впаде нижче за поріг згасання й не вростає надалі за час, встановлений у розпалі, то автоматика перейде в STOP-котел погас. Вентилятор перестає працювати.
Якщо відкріпиться електропостачання, то автоматика під час наступного ввімкнення електроживлення перейде до раніше встановлених функцій і налаштувань завдяки вбудованій пам'яті. Або автоматика перейде в
STOP, якщо температура впаде нижче за температуру згасання.

Продування вентилятора - для підтримки режиму тління котла у разі досягнення встановленої потрібної температури, а також для виведення зайвих газів із камери згоряння. Якщо буде встановлений занадто частий режим продувок або температура збільшиться на 10 градусів від встановленої, вентилятор автоматично заблокується.

Аларм і захисту - пошкодження датчиків температури вмикає аларм і вимикає вентилятор
Автоматика має аларм, який звуковим сигналом попереджає користувача про зайве нагрівання котла.

Термічний захист - додатковий біметалевий датчик (монтується разом із датчиком температури котла або на виході теплоносія з котла), який вимикає роботу вентилятора у разі досягнення температури котла 85 °C. Так само функція працює як захист котла від закипання в разі пошкодження датчика. Вентилятор перестає працювати.
