Автоматика для твердопаливного котла з турбіною POLSTER C-11 Польща комплект контролер + вентилятор

Комплект для твердопаливних котлів: Контролер + Турбіна.

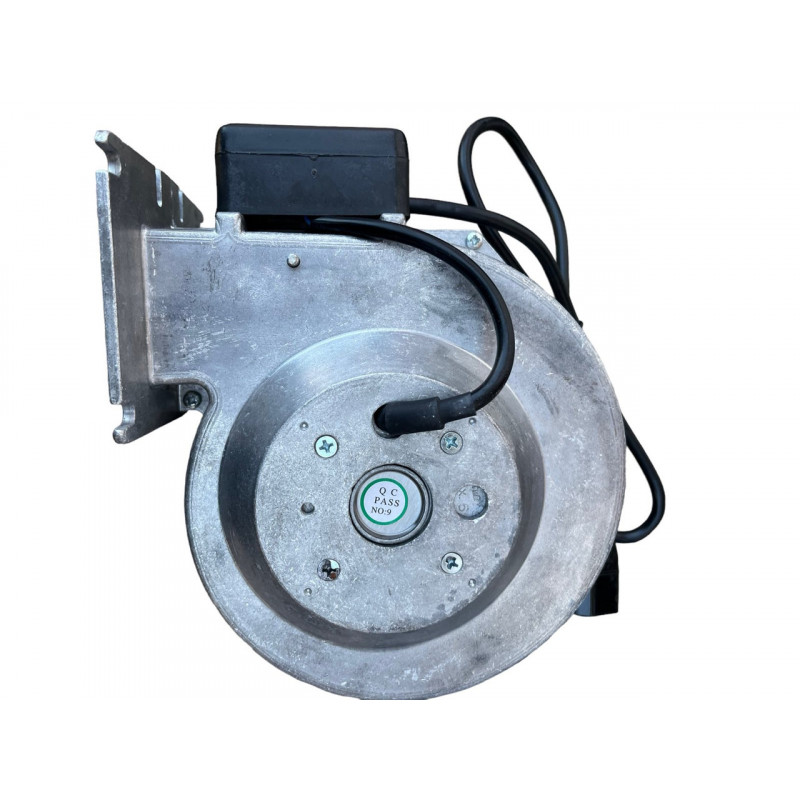

Турбіна з залізной крильчаткою на підшипнику Польша

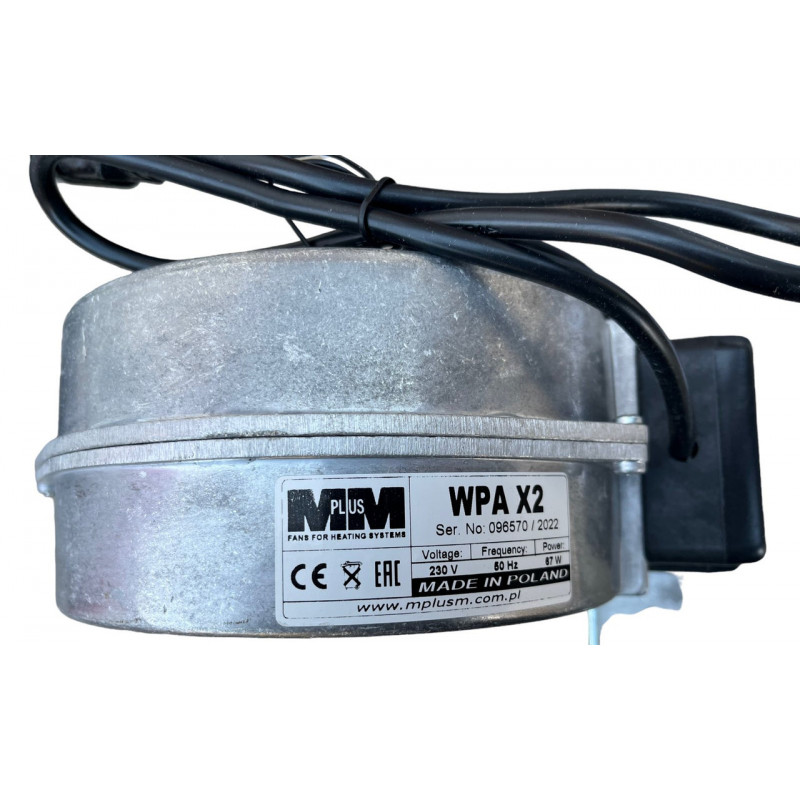

Технічні параметри вентилятора:

• Повний тиск: 300 Па
• Макс. продуктивність: 255 м3/год
• Частота обертання: 2250хв -1
• Потужність: 67Вт
• Конденсатор: 2мкФ
• Вага: 2кг

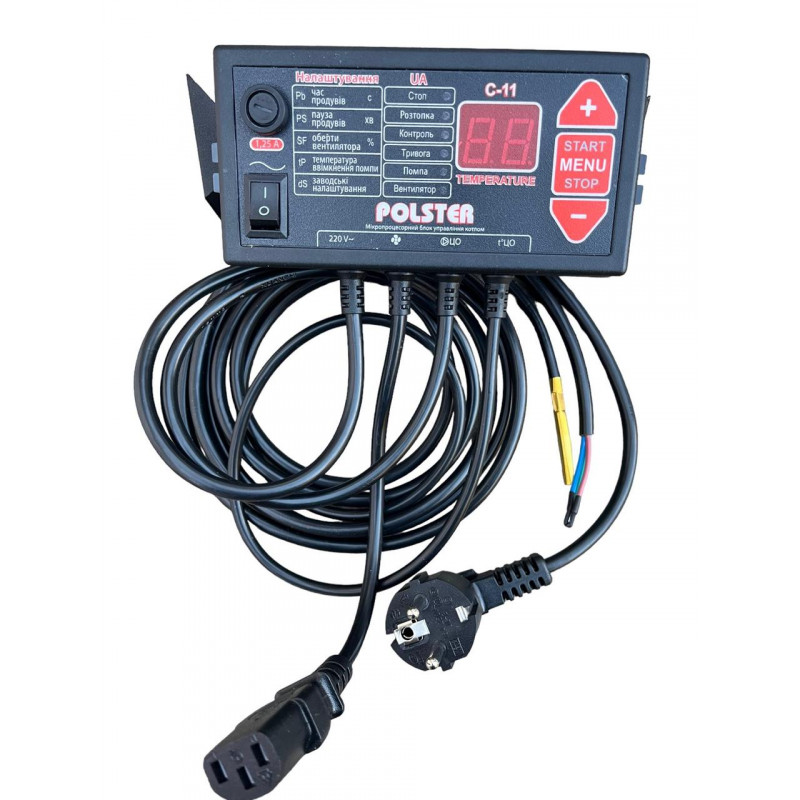

Контролер "POLSTER" Польща

Технічні параметри автоматики Polster:

― Напруга живлення 230 В
― Потужність насоса 130Вт
― Потужність вентилятора 130Вт
― Діапазон регулювання температури теплоносія 35-80°С
― Регульована потужність вентилятора 30-100%
― Діапазон регулювання кімнатної температури 25-50°С
― Сигналізація при температурі нижче 5°С і вище 90°С
― Релейний вихід для додаткової сигналізації
― Ручний режим виставлення температури
― Управління насосом

Опис функцій MENU:

• Pb – час продуву. Це час на яке включиться і буде дути вентилятор (діапазон 5-59 секунд)
• PS – Час між продувами (1-99 хвилин)
• SF – Обороти вентилятора – потужність вентилятора у відсотках (30-99%, 99 повна потужність вентилятора)
• Sb – Обороти вентилятора під час продуву. Потужність вентилятора під час продуву (30-99%)
• tP – Температура включення насоса. Температура, коли блок керування включить насос
• HY – Гістерезис – параметр який говорить про те, на скільки повинна впасти температура нижче встановленої, щоб підключився вентилятор. діапазон 0-5°С)
• S0 – Звуковий сигнал інформує про те, що закінчилося пальне. Вимкнення/увімкнення. 0 – вимкнено, 1 – включено.
• LS – рівень зменшення обертів. Дуже важлива функція, корисна для малопотужних котлів, а також для вентиляторів з дроселем на виході. З цією функцією можна встановити зменшення обертів вентилятора коли котел почне наближатися до встановленої температури в блоці управління.

Діапазон від 0 до 10:

• 0 – означає вимикання зменшення оборотів;
• 10 – означає, що 10 градусів перед встановленою температурою вентилятор почне зменшувати обороти.
• 1 означає, що вентилятор почне зменшувати обороти коли температура котла буде одним градусом менше від встановленої в блоці управління.

За допомогою функції LS можна:

1. Відрегулювати зменшення оборотів так, щоб температура котла не росла більше встановленої.
2. Обмежити ефект нестачі повітря. Часто трапляється, що вентилятори з дроселем (наприклад, якщо обороти встановимо на 30%, а вентилятор занадто рано почне зменшувати обороти при досягненні заданої температури) занадто рано закривають пропуск повітря, так що котел не встигне досягти заданої температури.

Тільки блок управління з такою функцією вирішує таку проблему.

• tS – Температура виключення блоку управління – температура нижче якої блок управління переходить в черговий режим. Загоряється діод "СТОП", вимикається вентилятор. діапазон 25-50°С).

Увага:

Мінімальна температура, яку може встановити в блоці управління буде завжди на 10 градусів вище, ніж температура виключення блоку управління (параметр «tS»). Наприклад, якщо параметр «tS» встановимо на 40°С, то мінімальна температура води котла зможемо встановити на 50°С. Це для того, щоб котел не згас, коли температура котла була б на 3°С вище ніж параметр «tS». Тоді можлива ситуація що температура впала б на 3°С (гистерез) і блок керування перейшов би в черговий режим.

• CP – Час вимикання насоса. Функція використовується разом з кімнатному термостатом (для моделі з виходом для кімнатного термостата). Є можливість відключити насос, щоб температура в приміщенні стабілізувалася. Насос працюючи з термостатом циклічно включає насос на 30 секунд з перервами які настроюються в саме цієї функції параметром CP.
• dS – заводські налаштування. Число «1» означає, відновлення заводських налаштувань.

Контрольні діоди блоку POLSTER

• СТОП – кінець роботи блоку управління. Якщо діод СТОП моргає – це означає, що в котлі закінчилося паливо. Включається звуковий сигнал.

• Розпалювання - йде процес розпалювання. Діод горить до моменту, коли котел досягне температури, заданої користувачем.

• Контроль – діод інформує, що котел досяг встановленої температури. Діод означає роботу підключеного кімнатного термостата (для моделі з виходом для кімнатного термостата).

• Тривога – діод інформує про стан тривоги.

• Насос – сигналізує про працюючому насосі.

• Вентилятор – сигналізує про працюючому вентиляторі.

Функція АНТИП СТОП і АНТИ МОРОЗ

У блоку управління є дві функції призначені для насоса.

Функція АНТИ СТОП потрібна влітку, вона періодично вмикає насос і не дозволяє сформуватися шару каменю в насосі.

Функція АНТИ МОРОЗ береже систему опалення взимку, щоб уникнути замерзання води в системі опалення. Але щоб ці функції діяли блок управління повинен бути включеним (режим вартівні, гарячий діод СТОП).

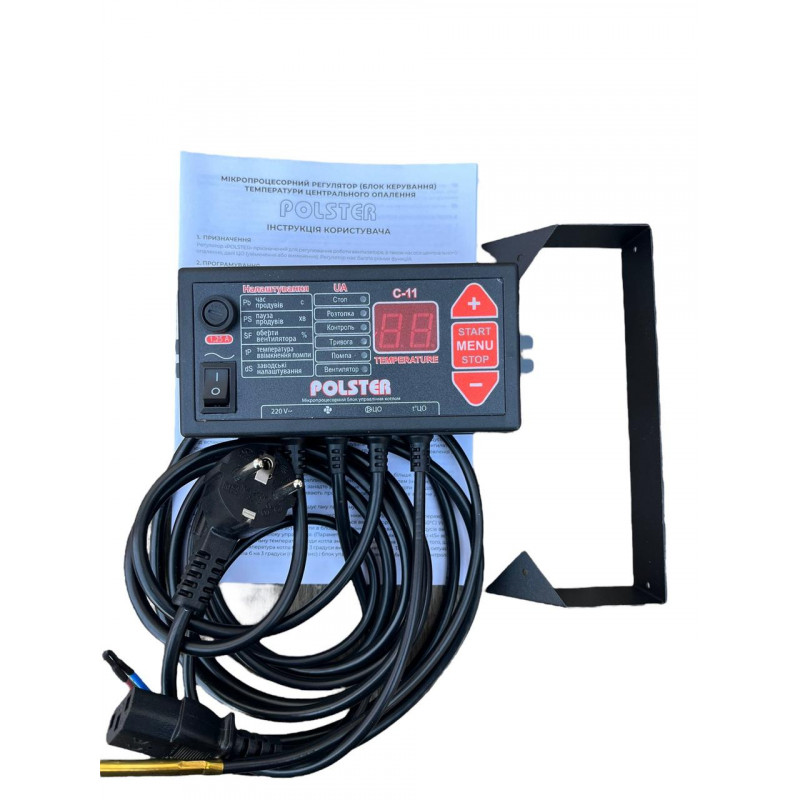

Комплектація

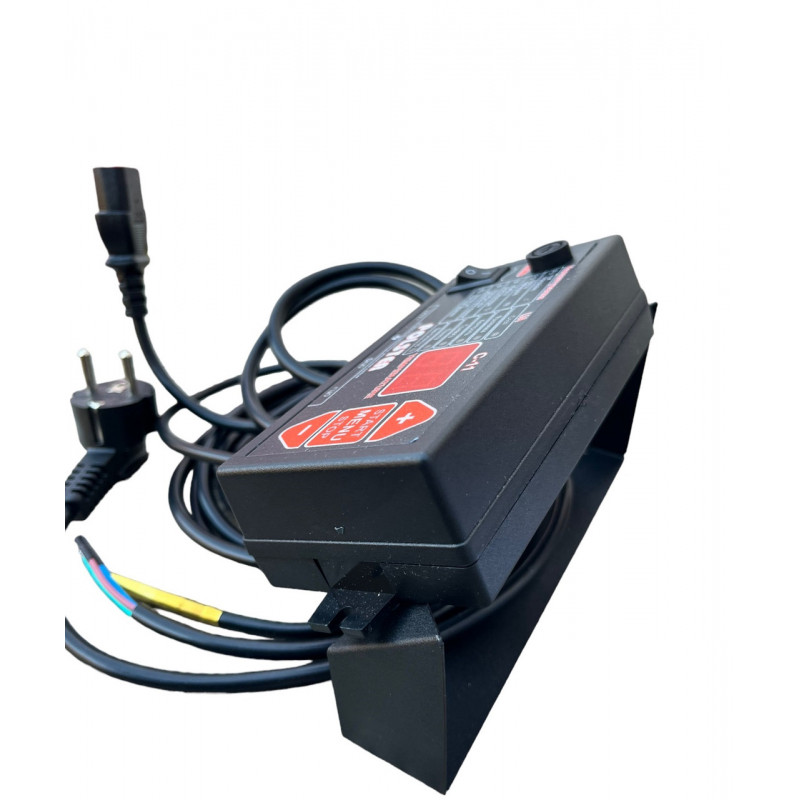

• Блок управління POLSTER C-11

• Кронштейн та гвинти для кріплення контролера

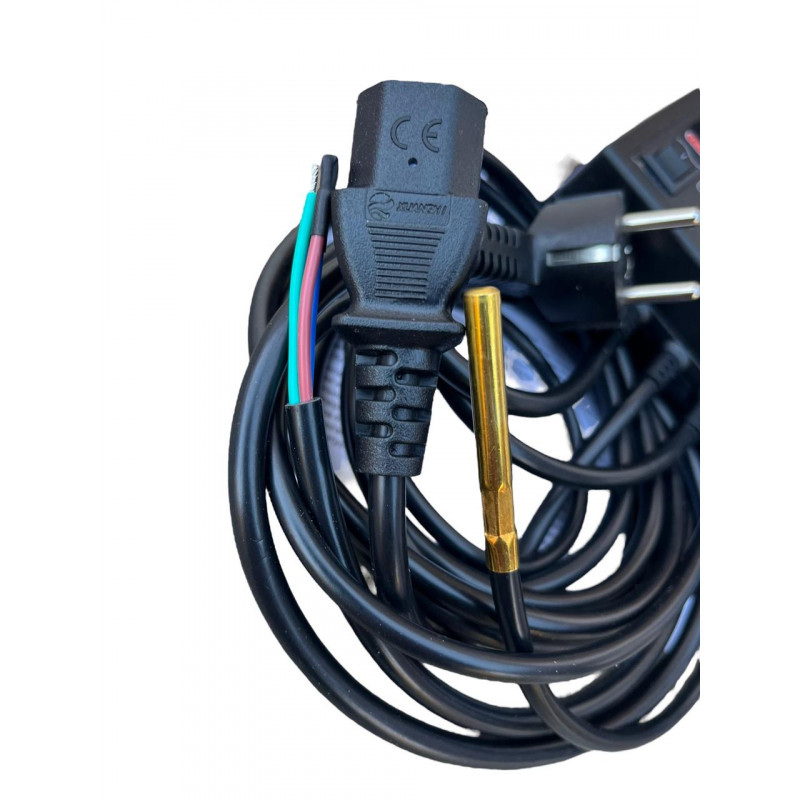

• Датчик температури теплоносія (5...90°С)

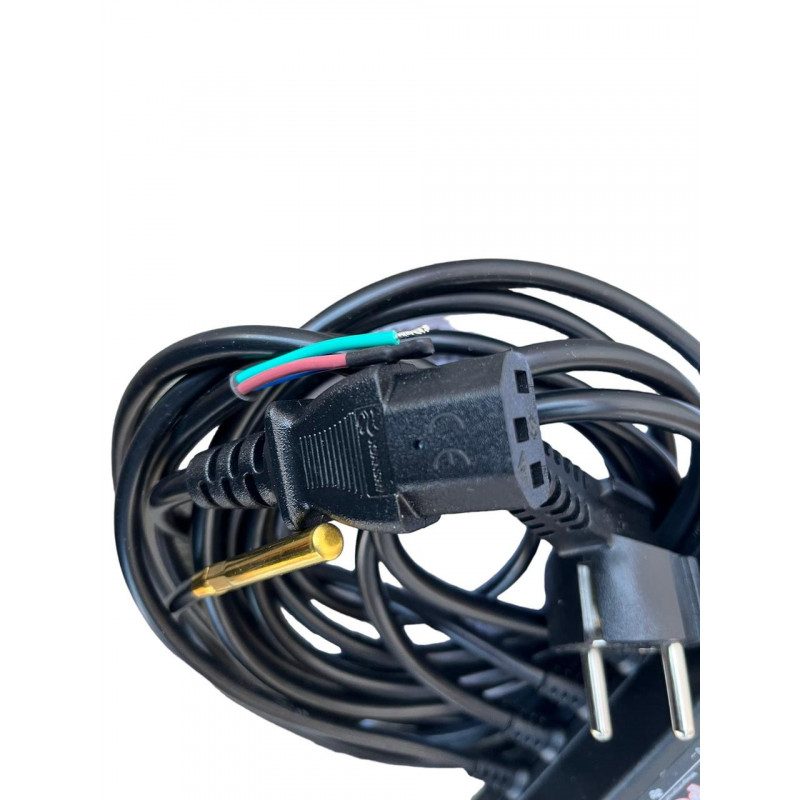

• Кабель для підключення живлення

• Кабель для підключення вентилятора

• Кабель для підключення циркуляційного насосу

• Інструкція російською мовою

• Картонна коробка

• Вентилятор/турбіна
