Автоматика для твердопаливного котла з турбіною KG SP-05 (Польща)

Комплект для твердопаливних котлів: Контролер + Турбіна.

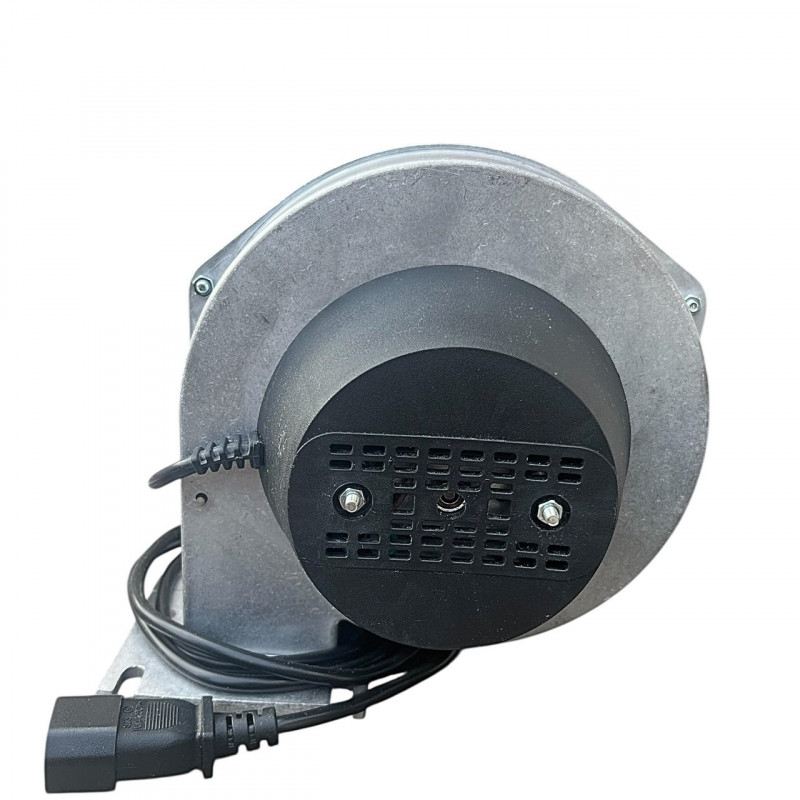

Турбіна з залізною крильчаткою на підшипнику Польща.

Технічні параметри вентилятора:

• Макс. продуктивність: 180 м3/год
• Частота обертання: 2200мін -1
• Потужність: 80 Вт
• Номінальна напруга: 230 В
• Рівень шуму: 63 дБ (А)
• Вага: 2кг

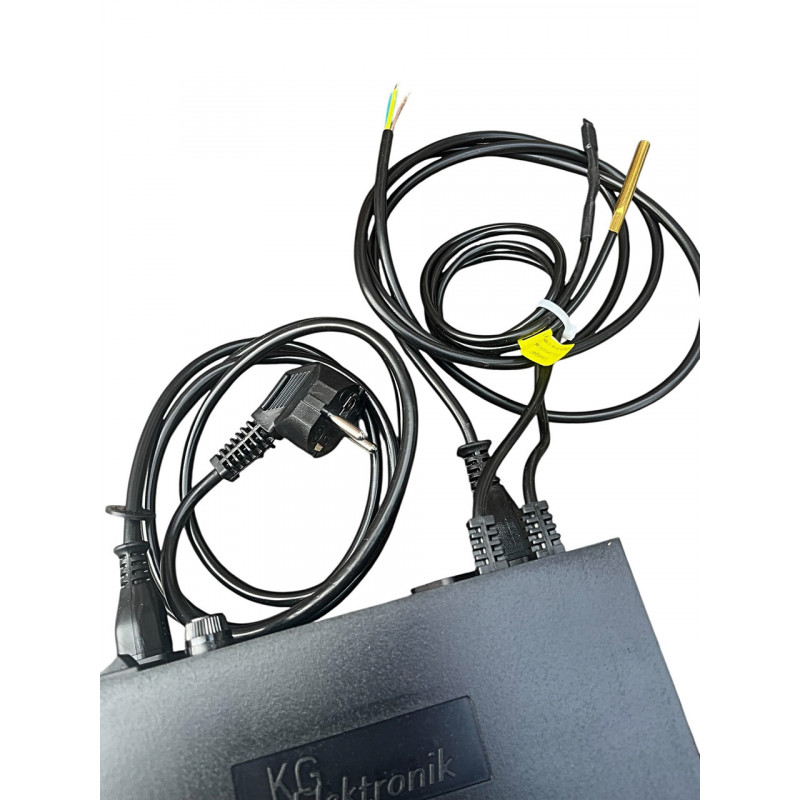

Контролер KG SP-05 LED керує роботою вентилятора наддуву, насоса ЦО.

Інтелектуальний контролер для спалювання дров, вугілля.

Використання інноваційного алгоритму Control Smart дає змогу оптимальним способом спалювати дрова, вугілля і практично будь-які інші види палива.

Характеристики

Споживана потужність: 1,5 Вт

Напрага живлення: 230/50 Гц +/- 10% Робоча температура: від -10°C до 50°C

Перетин з'єднувальних проводів: 3 x 0,75 мм

Розміри (ширина, висота, df): 200 мм x 80 мм x 180 мм

Ступінь захисту: IP-20

Аварійний термостат: 85°C

Максимальне навантаження насоса - 100 Вт

Максимальне навантаження вентилятора - 200 Вт

Користувач має на вибір 5 режимів роботи залежно від типу палива та типу котла:

FI — дрова, вугілля (автоматичне плавне регулювання роботи вентилятора) система
CONTROL SMART.

Ця функція керує роботою вентилятора так:

Наприклад, якщо встановлена температура 60 °C, а температура на котлі 45 °C і поступово зростає, то вентилятор починає поступово зменшувати оберти пропорційно до зростання температури до досягнення потрібних параметрів. Це дає змогу уникнути різких стрибків стрибків температури відносно встановленої.

F2 — дрова (постійна потужність роботи вентилятора приблизно 20% і автоматичні продування)
F3 — вугілля (постійна потужність роботи вентилятора приблизно 50% й автоматичні продування)
F4 — дрібне вугілля (постійна потужність роботи вентилятора приблизно 100% й автоматичне продування)
F5 — функція, яка дає змогу індивідуально, залежно від потреб, регулювати всі параметри: температура вмикання насоса ЦО, потужність вентилятора, температура згасання й розпалювання.

Появяться по черзі функції:

С — температура приєднання насоса Ц.О.
D — потужність вентилятора.
1- час продування.
2 - перерыв продува.
3 - температура згасання.
4 - час розпалювання.

Розпалювання - цикл починається з моменту ввімкнення користувачем СТАРТ і триває до часу досягнення температури згасання котла або до досягнення заданої температури котла.
У меню контролера встановлюємо час розпалювання, якщо котел не досягне заданої температури після певного часу, то автоматично перейде в режим СТОП (котел погас).

Згасання - якщо температура кота впаде на 2 градуси нижче за температуру згасання й не старіша за встановлений час, ніж встановлені параметри, то контролер перейде в режим котел-погас. Вентилятор перестануть працювати.
У разі вимкнення електрики контролер перестає працювати. Під час увімкнення електрики, завдяки вбудованій пам'яті, автоматика робить самодіагностику та повертається до раніше встановлених параметрів роботи всієї системи опалення, якщо температура котла не впаде нижче за парога температури згасання.

Ручна робота.
Натискаючи насоси плюс — вмикаємо насос ЦО, Аналогічне повторне натискання — вимикається

Зупинка системи вентилятора.
Під час натискання СТАРТ/СТОП вимикається робота параметрів контролера. На дисплеї з'явиться (dof). У разі повторного натискання знову вмикається котролер і переходить до встановлених параметрів роботи.

Сервісні опції.
В опціях сервісу можна встановити тип вентилятора, а також мінімальну потужність роботи вентилятора для функції FI — дрова, вугілля (автоматична плавна робота венілятора система CONTROL SMART).
Вхід у сервісні опції після вмик./вимк. автоматики та під час натискання (F і + )

Термічний захист
Це додатковий біметалевий датчик (монтується разом із датчиком котла ЦО або окремо на трубі подавання теплоносія (температура котла)), який у разі пошкодження датчиків або зростання температури понад 85 °C вимикає роботу вентилятора. Це захист котла від закипання. У разі виходу з ладу терміка вінілятор не працює.
