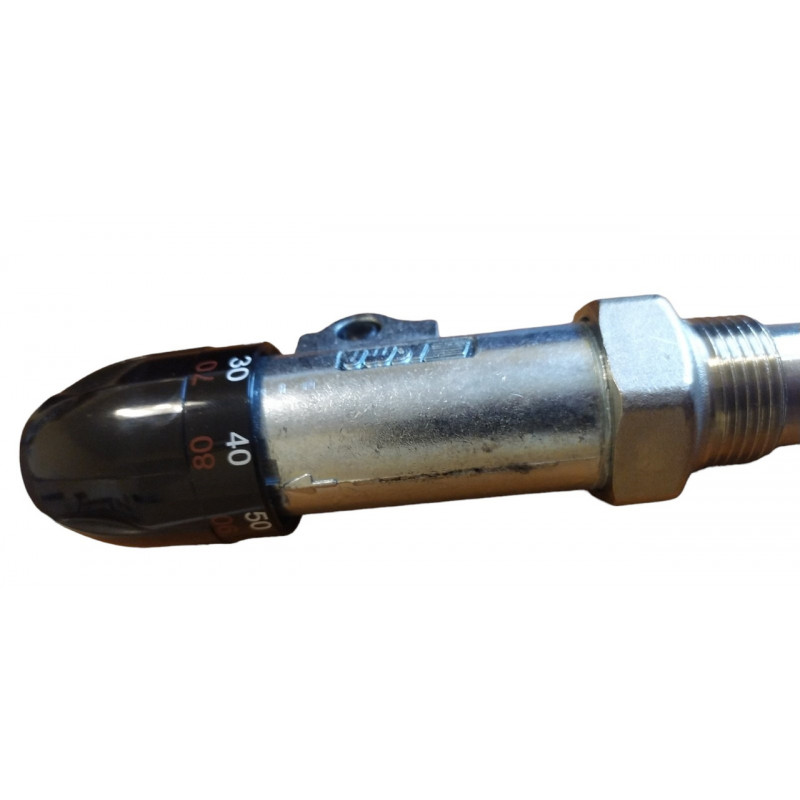

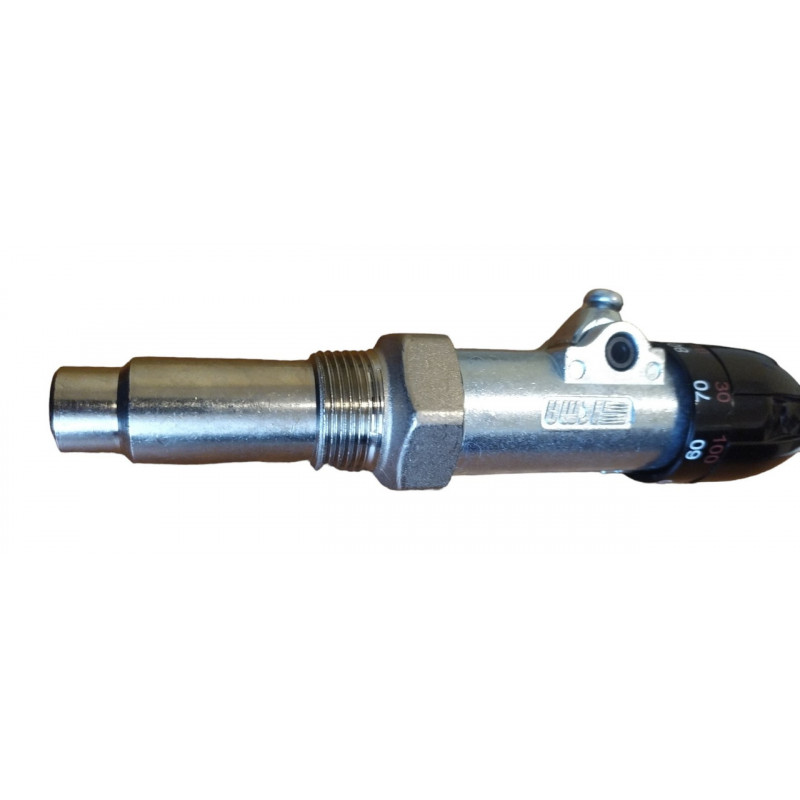

Регулятор тяги на твердопаливний котел, механічний, "ICMA" Італія

Оригінальний Італійський регулятор тяги "ICMA", автоматично контролює тягу котла та моделює інтенсивність горіння, забезпечуючи в такий спосіб комфортну температуру в приміщенні та чималу економію витрати палива.

Пристрій суцільнометалевий. Ручка регулювання виготовлена з термостійкого матеріалу.

Регулятор встановлюється як у вертикальному, так і в горизонтальному положенні.

Технічні характеристики

Діапазон регулювання 30 °C-100°C.

Довжина ланцюжка 1200 мм.

Важіль із ухилом 120° (115х145мм)

З'єднання на котлі конічне 3/4.

Монтаж

1. Закрутити з'єднання 3/4 дюйма (1) на спеціальній муфті встановленої на котлі. Стиснути до кінця пристрій, для забезпечення герметичності та можливості регулювання. За горизонтального монтажу (рис. А), регулятор має кріпитися так, щоб вказівна стрілка (2) була вгорі. За вертикального монтажу (рис. В) встановити пристрій із прорізом (3) повернутою до фронтальної частини котла.

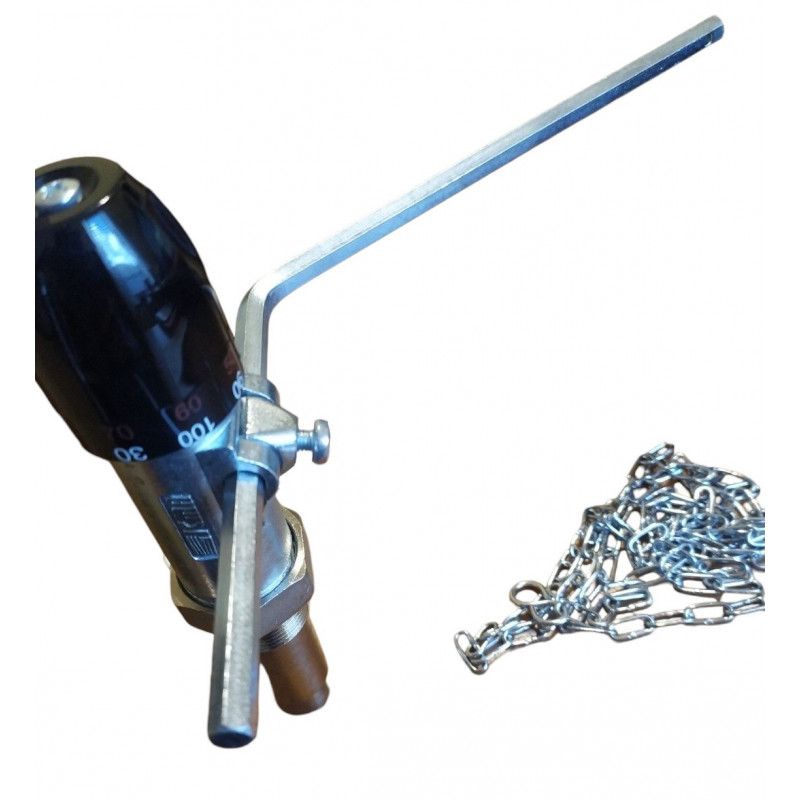

2. Після зняття пластикового стрижня із сідла регулятора, вставити шестигранний важіль (4) з ланцюжком (5). Якщо підтримувальний елемент важеля регулятора не встановлюється, то потрібно встановити його знову, звертаючи увагу на дотримання правильного напрямку монтажу.
3. Після встановлення ручки регулятора (6) на 60 °C, заблокувати ручку з ланцюжком, у положення злегка нахиленою до низу так, щоб ланцюжок розташувався на тій самій осі з'єднання розташований на дверцятах тяги (7).

Настроювання

Настроювання регулятора полягає в регулюванні довжини ланцюжка зафіксованого на дверцятах тяги котла.

Встановіть ручку регулятора на 60 °C. Увімкніть котел, тримаючи дверцята тяги відчинені. Щойно котел досягне 60 °C, за кілька хвилин стабілізації температури, закріпіть ланцюжок на дверцятах тяги так, щоб вона залишалася відкритою на 1 мм. На цьому настроюванні закінчене, тепер встановіть ручку на бажану температуру.
