Гідрострілка 2х2 (SUS304)

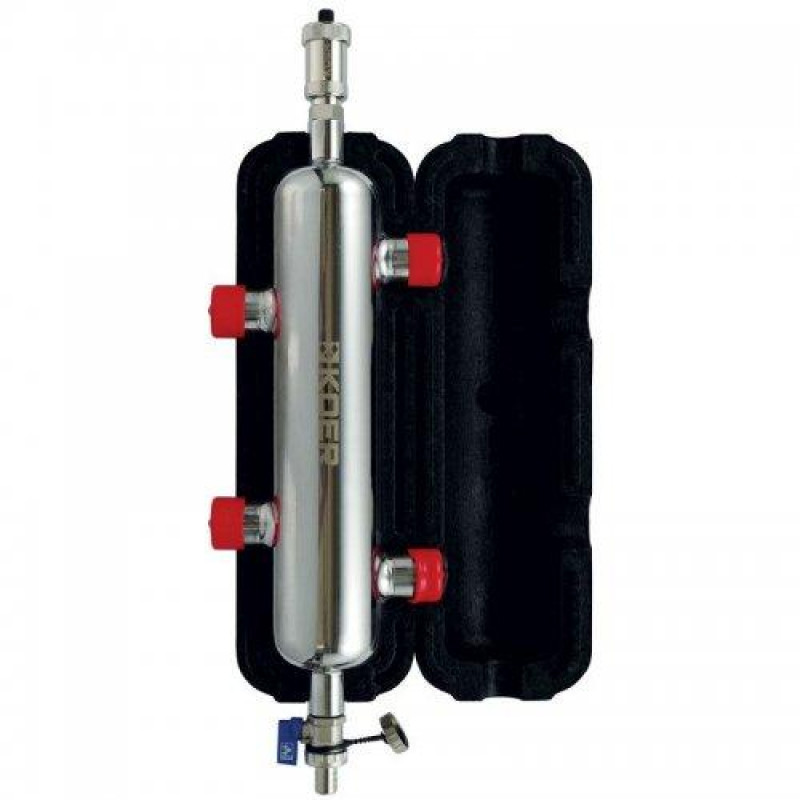

Гідрострілка 2х2 нержавіюча сталь (SUS304), різьби 1"

Призначення та сфера застосування

Гідравлічний сепаратор (гідрострілка), включно з поліуретановою ізоляцією, забезпечує гідравлічну рівновагу між первинним і вторинним контуром і має 4 порти, повітровідвідник автоматичний прямий зі зворотним клапаном з дренажним краном.

Крім того, гідравлічний сепаратор також можна використовувати як водо- і брудовіддільник. Система також придатна для використання в герметичних системах опалення або охолодження, у яких застосовуються присадки на основі гліколю (макс. 30%).

Технічні характеристики

Кількість портів, шт.: 2+2

Потужність, кВт: 50

Максимальний робочий тиск, бари: 12

Максимальна температура системи: 100

Робоче середовище: Вода, гліколь макс. 30%

Тип повітровідвідника: Автоматичний

Матеріал корпусу сепаратора: Нержавіюча сталь SUS304

Матеріал клапана та повітровідвідника: Латунь CW617N нікельована

Інструкція зі встановлення

ЗАСТОСУВАННЯ!

Встановлення має здійснюватися кваліфікованим персоналом. Дотримуйтеся норм і рекомендацій.

• Система має під'єднуватися безпосередньо до бойлерів на трубопроводі та поворотному трубопроводі (див. Рис).

• Див. розміри з'єднань у кресленнях.

• Для полегшення технічного обслуговування/сервісу над вентиляцією необхідно забезпечити проміжок не менш ніж 50 мм (S) над вентиляцією, а під зливним краном має бути зазор не менш ніж 150 мм (G).

• Для забезпечення оптимальних робочих умов рекомендується витрата 1,2 м/с (функціональний максимум 3 м/с) у підіймальній трубі.

• Встановлюйте гідрострілку тільки після ретельного промивання труб і опресування.

• Система може бути вертикальною.

• Для простішого встановлення зніміть ізоляцію.

Не допускайте потрапляння бруду з системи в повітровідвідник, а також гідроударів у системі та прямого контакту з вибілювачами та іншими хлоровмісними продуктами (у концентрації > 250 промілі).

Демонтаж

УВАГА!

Перед виконанням будь-яких робіт з обслуговування необхідно дочекатися повного охолодження системи.

Скиньте тиск із усіх трубопроводів (не потрібно, якщо повітровідвідник просто зніме з дренажного крана). Перед демонтажем від'єднайте муфти.
