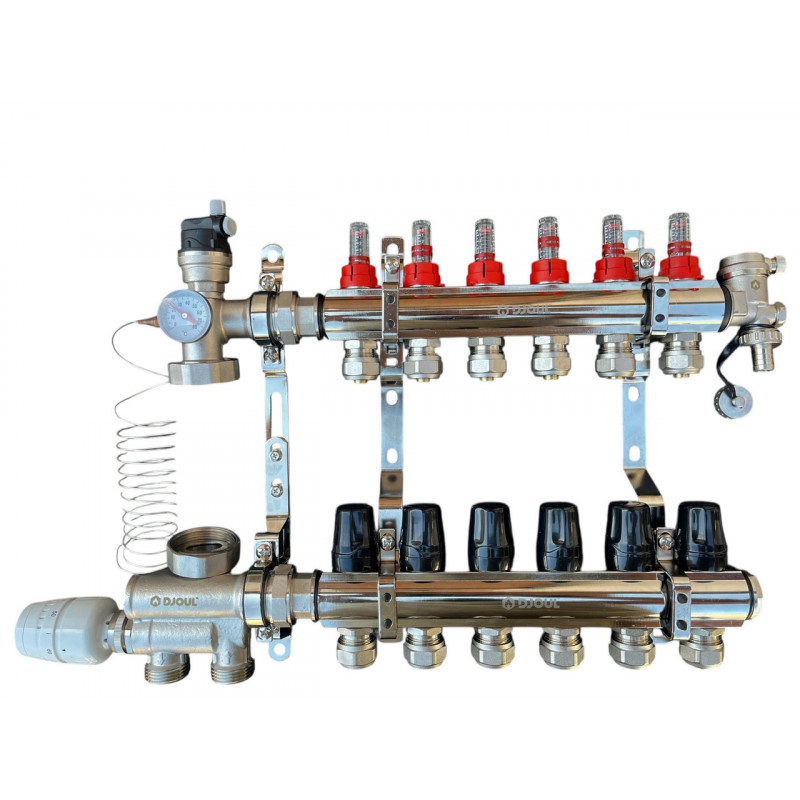

Колектор для теплої підлоги в зборі на 6 контурів з вузлом нижнього підключення (латунний), «DJOUL» Туреччина

Латунний хромований колектор DJOUL на 6 контурів — надійне рішення для систем водяної теплої підлоги.

Виготовлений з високоякісної латуні з хромованим покриттям, стійкий до корозії і розрахований на тривалий термін служби.

Продукція Djoul (Çelik Pan, Туреччина) виробляється на швейцарському обладнанні Schlater, вся продукція проходить ретельний контроль якості і відповідає європейським стандартам якості. Відмінний вибір для приватних будинків, квартир і комерційних об'єктів.

Завдяки термостатичному клапану з встановленою на нього термоголовкою відбувається автоматичний контроль зазначеної температури теплоносія в колекторному блоці.

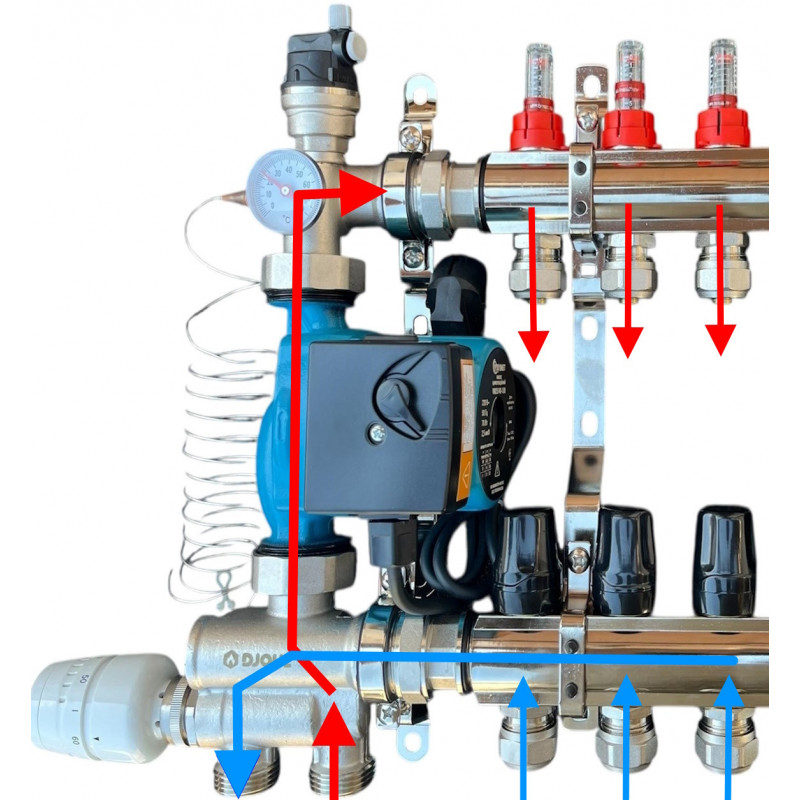

Циркуляційний насос встановлюється в насосно-змішувальний вузол, в якому відбувається змішування потоків теплоносія (подачі і зворотного) до заданої на термоголовці температури, циркулює теплоносій по контурах.

Балка подачі теплоносія має на кожному контурі вбудовані витратоміри зі шкалою і поплавком, завдяки яким можна регулювати і візуально контролювати кількість циркулюючого теплоносія в контурі.

Балка зворотного потоку на кожному контурі оснащена регульованими термостатичними відсічними клапанами, що мають можливість установки сервоприводу, що зручно для автоматизованих систем управління.

Приєднання труб до виходів колекторного блоку – за стандартом «євроконус» (в комплекті).

Блок має в комплекті кріплення, автоматичний повітровідвідник з дренажним краном.

Особливості колектора

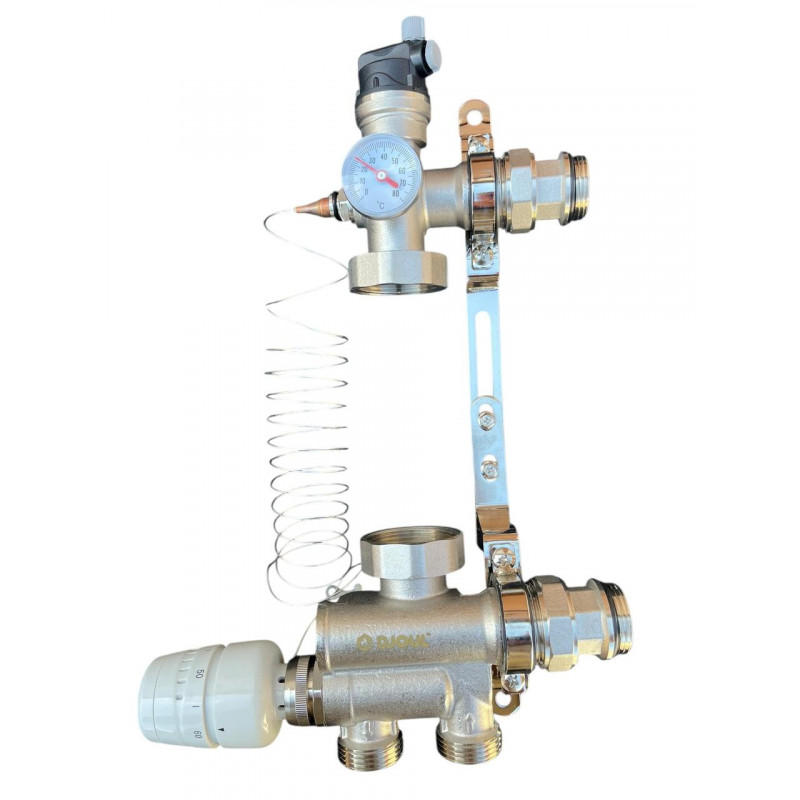

Змішувальний вузол

Змішувальний вузол призначений для підтримування і контролю температури теплоносія, що подається  в контури теплої підлоги.

Однією з особливостей даного змішувального вузла є розташування подаючої та зворотньої лінії рядами один з одним, з=за чтого монтажні габарити колектора значно менші.

Також на даном вузлі відразу розміщена термостатична голова для контролю температури теплоносія.

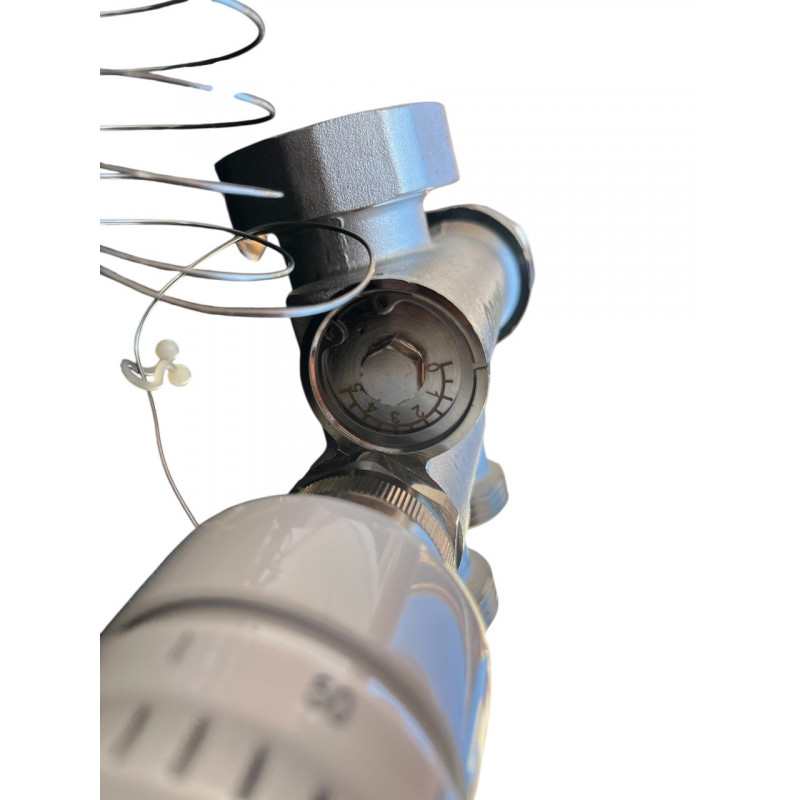

Перепускний налаштовувальний клапан

Даний вузол допомагає швидко вийти системі теплої підлоги на робочу температуру при низькотемпературній подачі теплоносія.

Комплектація

1. Балка подаючої лінії с витратомірами для регулювання та візуального контролю кількості протікаючого теплоносія через контур - 1 шт.

2. Балка зворотньої лінії з запорно-регулюючими вентилями для регулювання і повного закриття контуру теплої підлоги - 1 шт.

3. Кронштейн кріплення подаючого і зворотнього колектора з вібровставками - 2 шт.

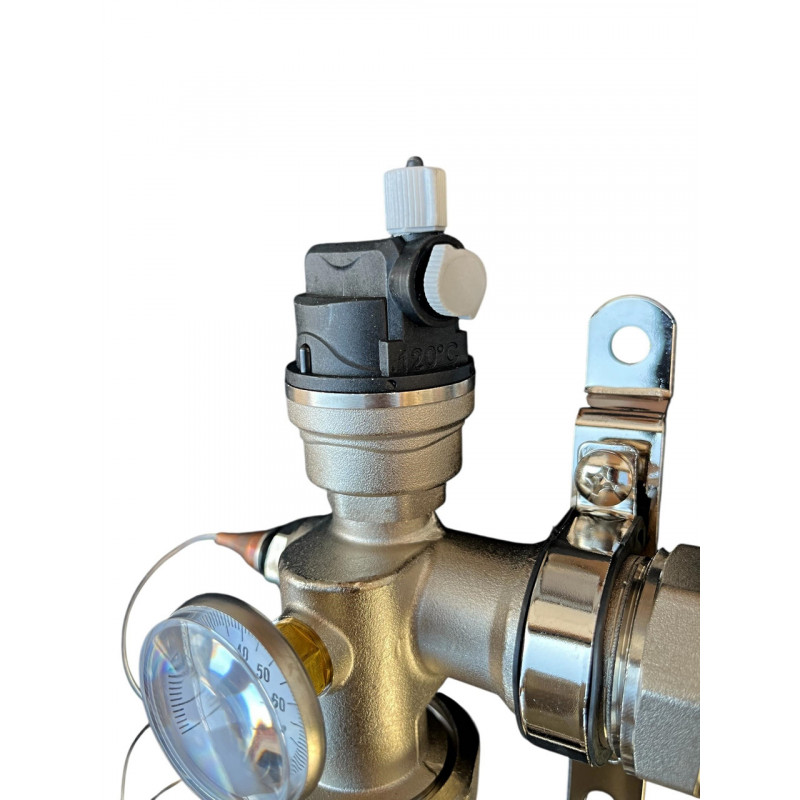

4. Зливна група з автоматом Маєвського для видалення повітря з системи теплої підлоги і зливним краном для заповнення і зливутеплоносія з системи -1 шт.

5. Конектор для підключення циркуляційного насоса (на 130 базі з автоматом Маєвського також виконують функцію змішувального вузла -1 шт.

6. Термостатична голова з виносною термопарою для контролю температури подаючого теплоносія в контури теплої підлоги з робочим діапазоном температур 20-55°С -1 шт.

7. Термометр для візуального контролю теплоносія на подаючій лінії - 1 шт.

8. Євроконус для підключення труб теплої підлоги - 4 шт.
