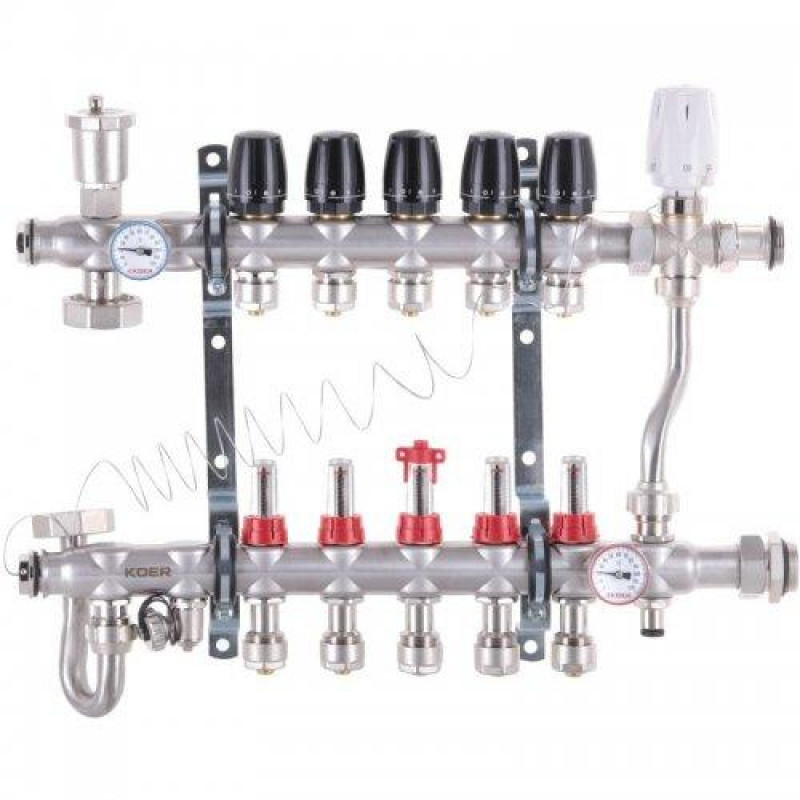

Колектор для теплої підлоги в складі на 5 контурів із триходовим клапаном і бойпасом, неіржавка сталь

Розподільний колектор із неіржавкої сталі (SUS304) з вбудованим змішувальним вузлом, триходовим клапаном і бойпасом, постачається повністю укомплектованим.

Для оптимальної роботи рекомендується розміщувати колектор якомога ближче до центру площі, що обслуговується ним, а також вище контурів для запобігання заглушенню.

Універсальне під'єднання "ліворуч-праворуч"

Колектор зібраний для під'єднання магістралей зліва. Збирання можливе як для під'єднання магістралей зліва, так і праворуч. Щоб під'єднати магістралі праворуч або ліворуч, необхідно:

1. Зняти термометри [1] та їхні склянки.

2. Ослабити накидні гайки кріплення «J»-трубки [2], насоса [3] і клапанів [4].

3. Зняти консолі кріплення колектора [5].

4. Викрутити заглушки для термометрів і на їхнє місце встановити склянки термометрів. Заглушки встановити замість знятих склянок термометрів.

5. Розгорнути на 180° трубку байпаса [6].

6. Встановити консолі кріплення [5].

7. Розгорнути на 180° насос з «J»-трубкою [2] і клапанами [4]. Перед встановленням перевірте цілісність прокладок.

8. Затягнути всі гайки.

9. Вставити термометри [1] у склянки для термометрів.

Перед встановленням зонного триходового вентиля (4) перевірити напрямок руху потоку теплоносія.

Не рекомендується кріпити колектор безпосередньо до несних конструкцій і елементів, щоб запобігти можливому поширенню по них звуку або вібрації. Не допускайте механічного пошкодження колектора та збризкування його будівельними сумішами.

Якщо недостатньо глибини ніші (шкафа) для стандартного встановлення інтегрованого колектора, можна повернути насос на 90°.

Глибина ніші (шкафа) зі стандартним положенням насоса — 135 мм, поверненим на 90° — 116 мм

Як теплоносія застосовується, зазвичай, вода. Однак, якщо є ризик розморожування системи, то настійно рекомендується використовувати теплоносій, що не замерзає.

Як незамерзаючий теплоносія може застосовуватися розчин етилен- або пропіленгліколю максимальної концентрації не більш ніж 30%.

Кожен колектор випробуваний на герметичність у заводських умовах. Для випробування колектора разом із контурами рекомендується впродовж 2 годин витримати тиск, в 1,4-3 рази перевищує робоче, але не менш ніж 3 бари.

Матеріал додаткової арматури: Латунь CW617N нікельована
