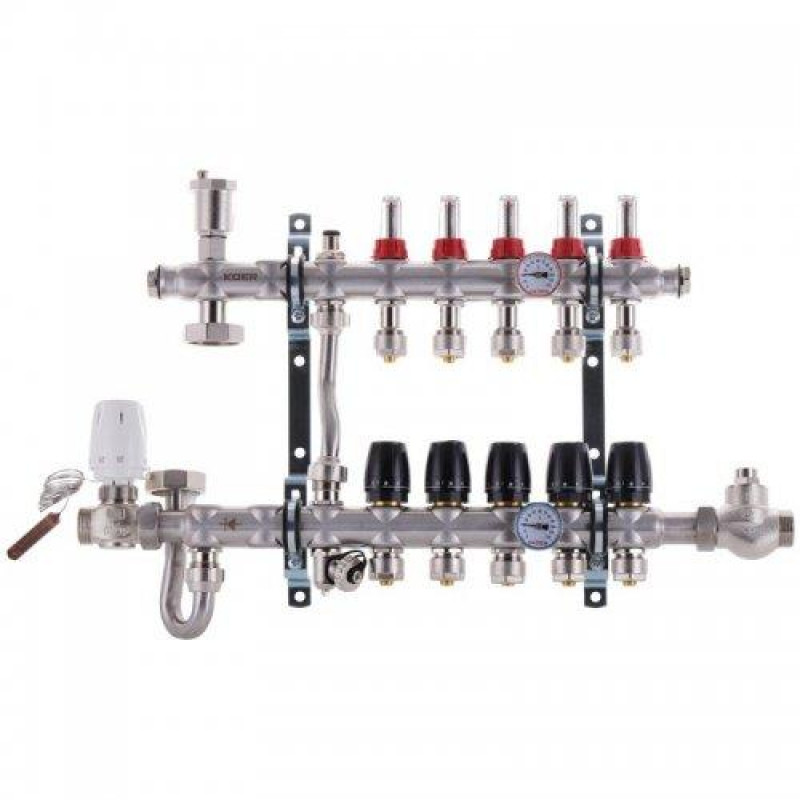

Колектор нержавіюча сталь Koer у зборі на 4 контури з боковим пвдключенням і байпасом

Колектор Koer KR.S1012-04 з вбудованим змішувальним вузлом 1"х4 SUS304 і евроконусами 3/4-16

Призначення і область застосування

Розподільний колектор зі змішувальним вузлом поставляється повністю укомплектованим для спрощення монтажу системи і спільного використання з високотемпературними джерелами або опалювальними приладами (радіаторами).

Підключення зліва-праворуч (для колекторів і змішувальних вузлів)

Колектор зібраний для підключення магістралей ліворуч. Збірка можлива як для підключення магістралей зліва, так і справа. Щоб підключити магістралі праворуч або ліворуч, необхідно:

1. Зняти термометри [1] і їх склянки.

2. Послабити накидні гайки кріплення «J»-трубки [2] , насоса [3] і клапанів [4] .

3. Зняти консолі кріплення колектора [5] .

4. Викрутити заглушки для термометрів і на їх місце встановити склянки термометрів. Заглушки встановити замість знятих склянок термометрів.

5. Розгорнути на 180° трубку байпаса [6] .

6. Встановити кріплення консолі [5] .

7. Розгорнути на 180° насос з «J»-трубкою [2] і клапанами [4] . Перед установкою перевірити цілісність прокладок.

8. Затягніть гайки.

9. Вставити термометри [1] в стакани для термометрів.

Теплоносій

В якості теплоносія застосовується, як правило, вода. Однак, якщо існує ризик розморожування системи, то настійно рекомендується використовувати незамерзаючий теплоносій.

У якості незамерзаючого теплоносія може застосовуватися розчин етилен- або пропіленгліколя максимальної концентрації не більше 30%.

Важливо прийняти міри по запобіганню попадання кисню у теплоносій: всі елементи иі вузли системи опалення мають бути виконані з матеріалів не пропускаючих кисень. Занадто високий вмічт кисню призводить до корозії теплоносія і пошкодженню рухомих частин та елементів колектора.

Випробування на герметичність

Кожен колектор проходить випробування на герметичність у заводських умовах. Для випробування колектора разом з контурами рекомендується протягом 2х годин витримати тиск, в 1,43 рази перевищуюче робоче, але не менше 3 бар.

Техничні характеристики колекторів

Максимальний робочий тиск, бар: 6

Довжина насоса, мм: 130

Робоче середовище: вода, гліколь макс. 30%

Тип термометра: Вмонтований

Тип повітрявідводчика: Автоматичний

Максимальна обслуговуюча площа, м2:

- при довжині труби 12×2 мм і довжині контура 60 м: ~80

- при довжині труби 16×2 мм і довжині контура 85 м: ~200

- при довжині труби 20×2 мм і довжині контура 110 м: ~200

Глибина шафи, мм:

- зі стандартним положенням насоса: 135

- з насосом, що повернут на 90°: 116

Матеріал колекторів: Нержавіюча сталь SUS304

Матеріал додаткової арматури: Латунь CW617N нікель
