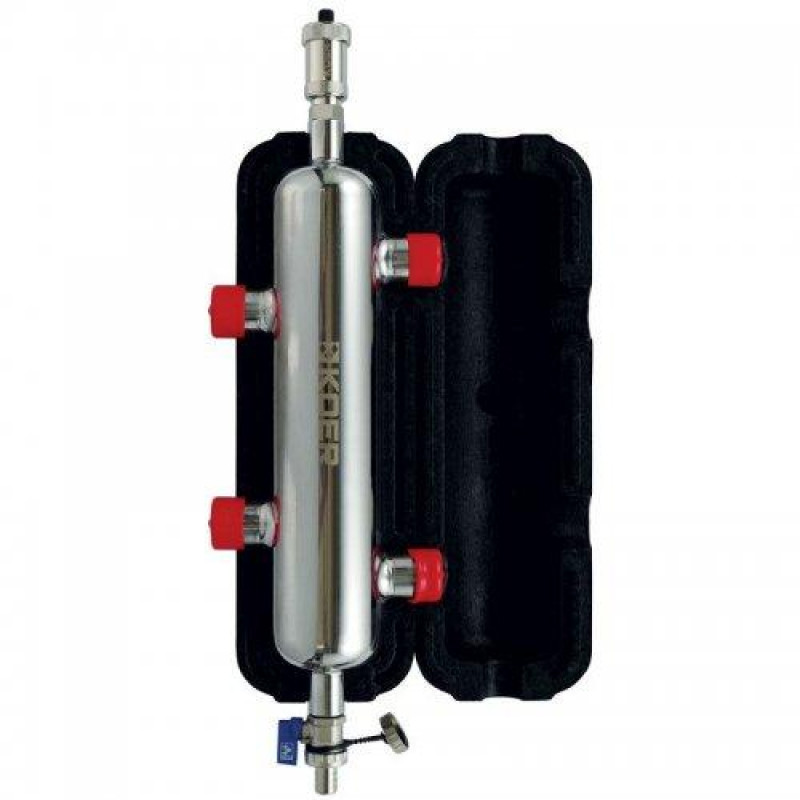

Гідрострілка 2х2 (SUS304)

Гидрострелка 2х2 нержавейка (SUS304), резьбы 1"

Назначение и область применения

Гидравлический сепаратор (гидрострелка), включая полиуретановую изоляцию, обеспечивает гидравлическое равновесие между первичным и вторичным контуром и имеет 4 порта, воздухоотводчик автоматический прямой с обратным клапаном с дренажным краном.

Кроме того, гидравлический сепаратор также можно использовать в качестве водо и грязеотделителя. Система также пригодна для использования в герметичных системах отопления или охлаждения, в которых применяются присадки на основе гликоля (макс. 30%).

Технические характеристики

Количество портов, шт: 2+2

Мощность, кВт: 50

Максимальное рабочее давление, бар: 12

Максимальная температура системы: 100

Рабочая среда: Вода, гликоль макс. 30%

Тип воздухоотводчика: Автоматический

Материал корпуса сепаратора: Нержавеющая сталь SUS304

Материал клапана и воздухоотводчика: Латунь CW617N никелированная

Инструкция по установке

ПРИМЕЧАНИЕ!

Установка должна осуществляться квалифицированным персоналом. Соблюдайте нормы и рекомендации.

• Система должна подключаться напрямую к бойлерам на подающем трубопроводе и возвратном трубопроводе (см. Рис).

• См. размеры соединений в чертежах.

• Для облегчения технического обслуживания/сервиса над вентиляцией необходимо обеспечить зазор не менее 50 мм (S) над вентиляцией, а под сливным краном должен быть зазор не менее 150 мм (G).

• Для обеспечения оптимальных рабочих условий рекомендуется расход 1,2 м/с (функциональный максимум 3 м/с) в подающей трубе.

• Устанавливайте гидрострелку только после тщательной промывки труб и опрессовки.

• Система подлежит вертикальному монтажу.

• Для более простой установки, снимите изоляцию.

Не допускайте попадания грязи из системы в воздухоотводчик, а также гидроударов в системе и прямого контакта с отбеливателями и другими хлорсодержащими продуктами (в концентрации > 250 промилле).

Демонтаж

ВНИМАНИЕ!

Перед выполнением каких бы то ни было работ по обслуживанию необходимо дождаться полного охлаждения системы.

Сбросьте давление из всех трубопроводов (не требуется, если воздухоотводчик просто снимется с дренажного крана). Перед демонтажем отсоедините муфты.
