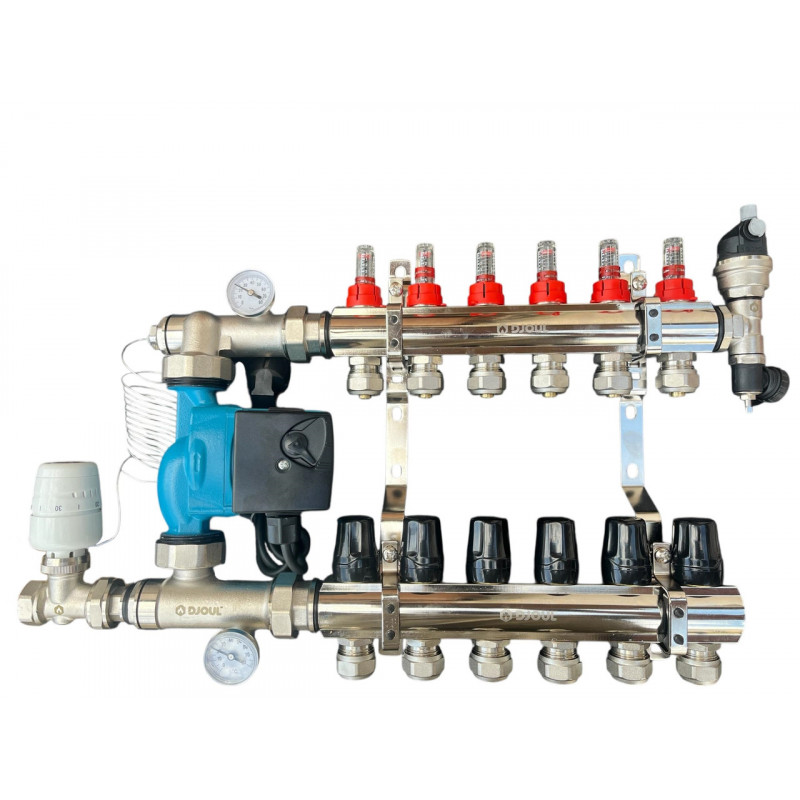

Колектор для теплої підлоги в зборі на 6 контурів (латунний) КОМПЛЕКТ, «DJOUL» Туреччина

Латунный хромированный коллектор DJOUL на 6 контуров — надёжное решение для систем водяного тёплого пола (ПОЛНЫЙ КОМПЛЕКТ).

Изготовлен из высококачественной латуни с хромированным покрытием, устойчив к коррозии и рассчитан на длительный срок службы.

Продукция Djoul (Çelik Pan, Турция) производится на швейцарском оборудовании Schlater, вся продукция проходит тщательный контроль качества и соответствует европейским стандартам качества. Отличный выбор для частных домов, квартир и коммерческих объектов.

Благодаря термостатическому клапану с установленной на него термоголовкой происходит автоматический контроль указанной температуры теплоносителя в коллекторном блоке.

Циркуляционный насос устанавливается в насосно-смесительный узел, в котором происходит смешивание потоков теплоносителя (подачи и обратки) до заданной на термоголовке температуры, циркулирует теплоноситель по контурам.

Смесительный узел имеет два термометра для визуального контроля температуры.

Балка подачи теплоносителя имеет на каждом контуре встроенные расходомеры со шкалой и поплавком, благодаря которым можно регулировать и визуально контролировать количество циркулируемого теплоносителя в контуре.

Балка обратного потока на каждом контуре оснащена регулируемыми термостатическими отсечными клапанами, имеющими возможность установки сервопривода, что удобно для автоматизированных систем управления.

Присоединение труб к выходам коллекторного блока – по стандарту "евроконус" (в комплекте).

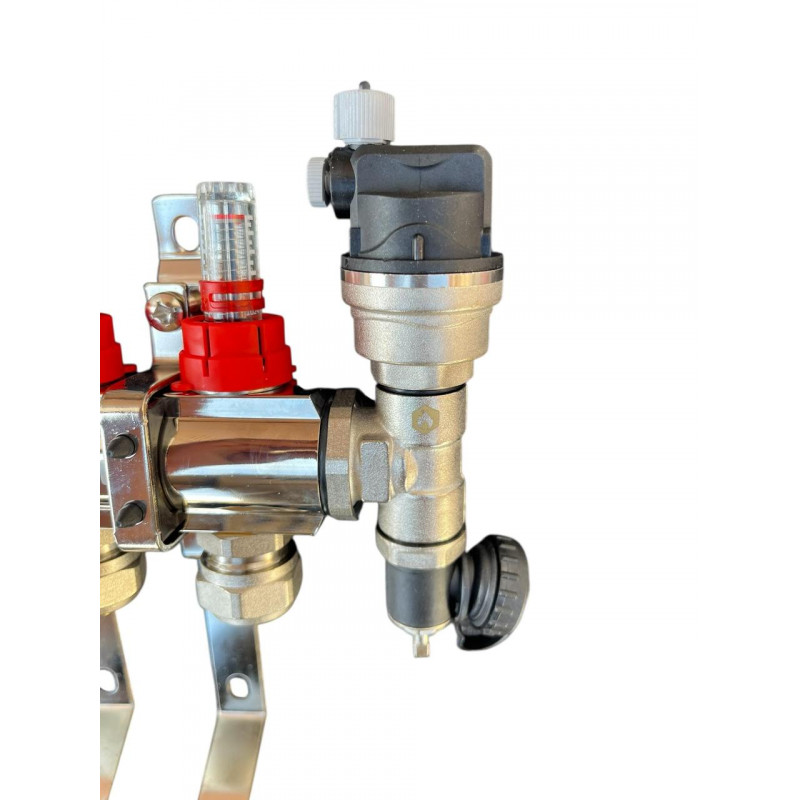

Блок имеет в комплекте крепление, автоматический воздухоотводчик с дренажным краном.

Размерные характеристики коллектора:

G1 x G2 дюймы:           1" х  3/4

C x E x F, мм:                50 × 210 × 315

Условная пропускная способность термостатического клапана, м3/час:  2,5

Условная пропускная способность регулировочного клапана при показаниях расходомера, м3/час:

0,5 л/мин - 0,11

1 л/мин - 0,22

2 л/мин - 0,43

3 л/мин - 0,65

4 л/мин - 0,86

5 л/мин - 1,10

Комплектация:

1. Балка подающей линии с расходомерами и евроконусом 16мм х3/4

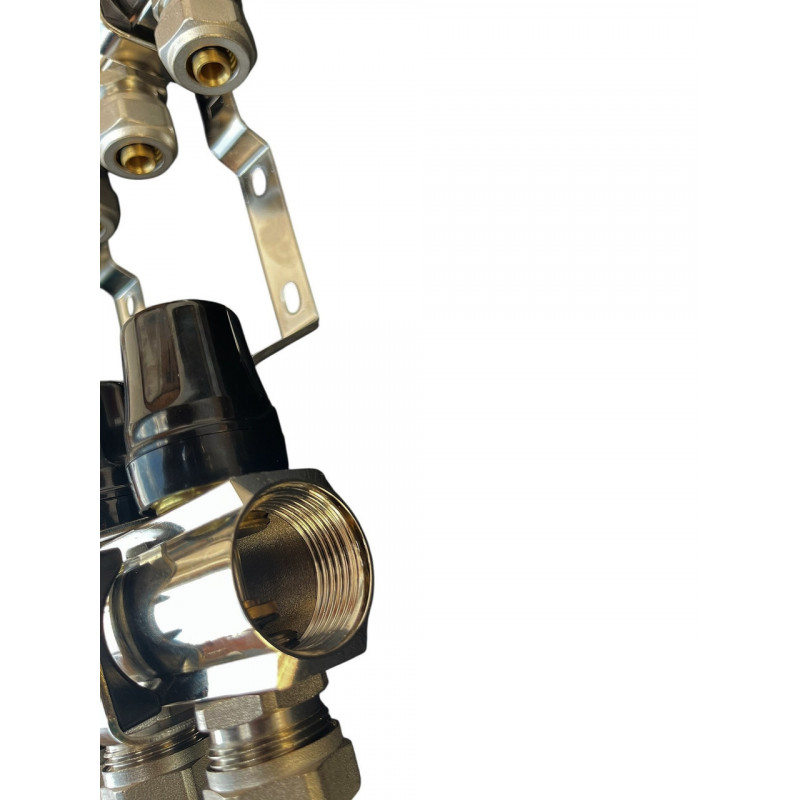

2. Балка обратной линии с запорно-регулирующими вентилями и евроконусом 16 х3/4

3. Кронштейны с вибровставками для крепления коллектора

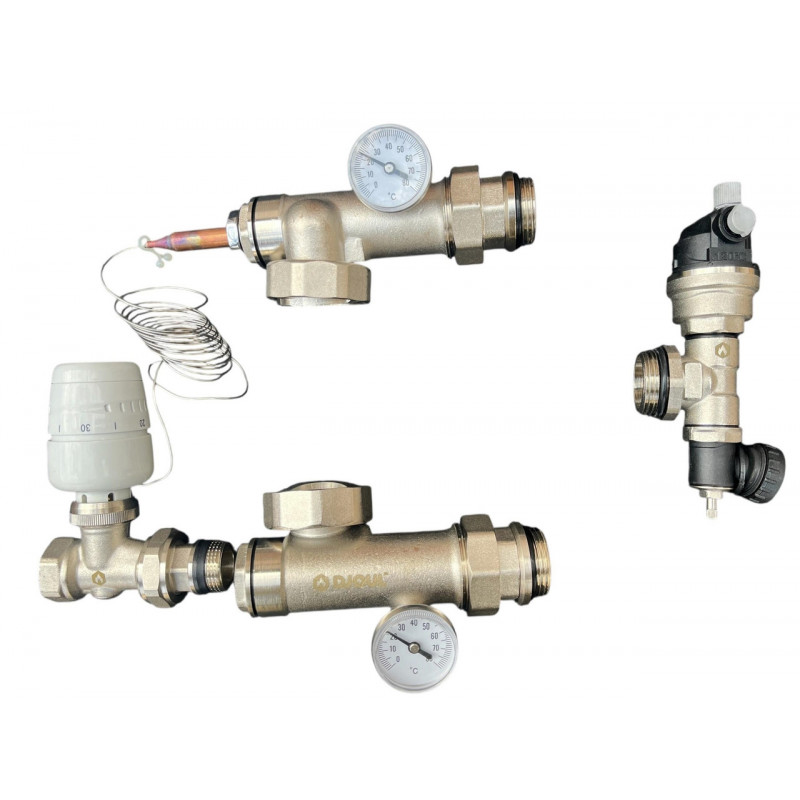

4.Насосно-смесительный узел с термометрами

5. Термостатическая голова с выносным датчиком контроля температуры подающего теплоносителя (диапазон температур 25-70 С)

6. Термостатический клапан под термоголову М30х1,5

7. Конечный элемент коллектора (автоматический воздухоотводчик и сливной кран)

8. Циркуляционный насос 25-4/130.
