Колектор для теплої підлоги в зборі на 9 контурів з вузлом нижнього підключення (латунний), «DJOUL» Туреччина

Латунный хромированный коллектор DJOUL на 9 контуров — надёжное решение для систем водяного тёплого пола.

Изготовлен из высококачественной латуни с хромированным покрытием, устойчив к коррозии и рассчитан на длительный срок службы.

Продукция Djoul (Çelik Pan, Турция) производится на швейцарском оборудовании Schlater, вся продукция проходит тщательный контроль качества и соответствует европейским стандартам качества. Отличный выбор для частных домов, квартир и коммерческих объектов.

Благодаря термостатическому клапану с установленной на него термоголовкой происходит автоматический контроль указанной температуры теплоносителя в коллекторном блоке.

Циркуляционный насос устанавливается в насосно-смесительный узел, в котором происходит смешивание потоков теплоносителя (подачи и обратки) до заданной на термоголовке температуры, циркулирует теплоноситель по контурам.

Балка подачи теплоносителя имеет на каждом контуре встроенные расходомеры со шкалой и поплавком, благодаря которым можно регулировать и визуально контролировать количество циркулируемого теплоносителя в контуре.

Балка обратного потока на каждом контуре оснащена регулируемыми термостатическими отсечными клапанами, имеющими возможность установки сервопривода, что удобно для автоматизированных систем управления.

Присоединение труб к выходам коллекторного блока – по стандарту "евроконус" (в комплекте).

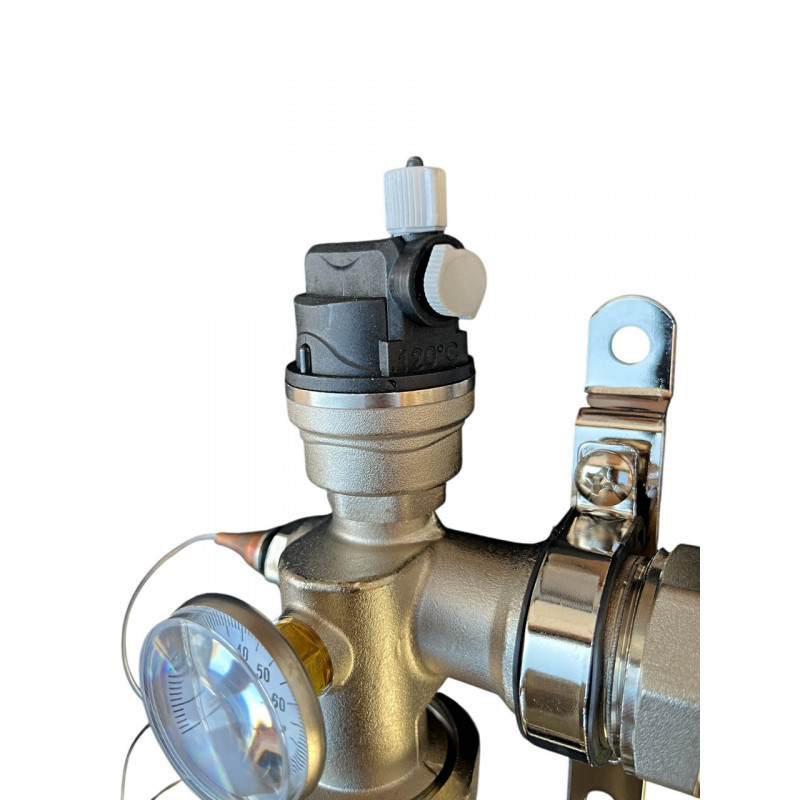

Блок имеет в комплекте крепление, автоматический воздухоотводчик с дренажным краном.

Особенности коллектора

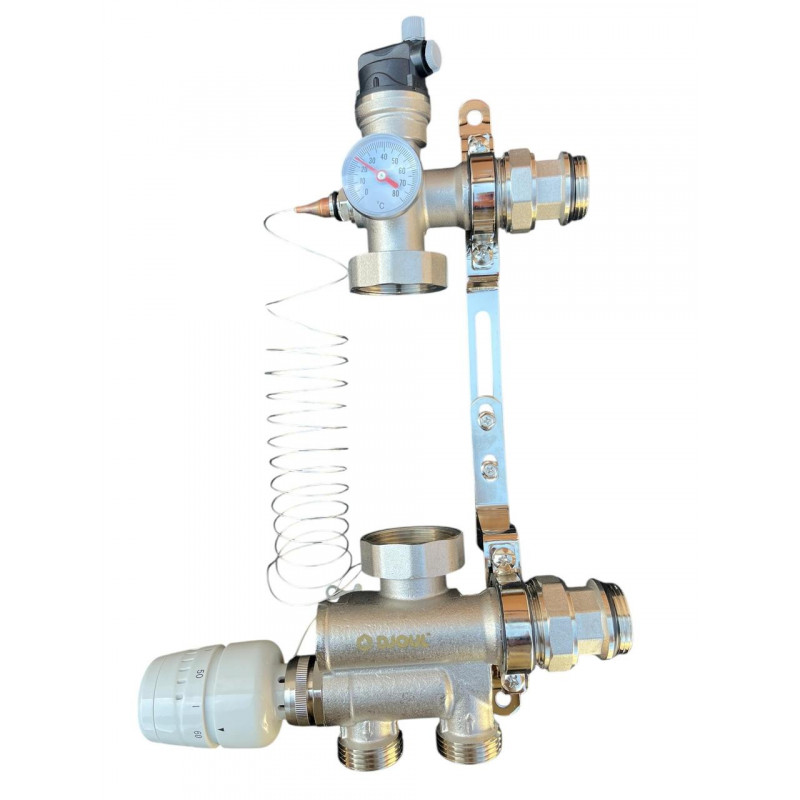

Смесительный узел

Смесительный узел предназначен для поддержания и контроля температуры подаваемого теплоносителя в контуры теплого пола.

Одной из особенностей данного смесительного узла является расположение подающей и обратной линии рядами друг с другом, из-за чего монтажные габариты коллектора значительно меньше.

Также на данном узле сразу размещена термостатическая голова для контроля температуры теплоносителя.

Перепускной настроечный клапан

Данный узел помогает быстро выйти системе теплого пола на рабочую температуру при низкотемпературной подаче теплоносителя.

Комплектация

1. Балка подающей линии с расходомерами для регулирования и визуального контроля количества протекающего теплоносителя через контур - 1 шт.

2. Балка обратной линии с запорно-регулирующими вентилями для регулировки и полного закрытия контура теплого пола – 1 шт.

3. Кронштейн крепления подающего и обратного коллектора с вибро-вставками – 2 шт.

4. Насосно-смесительный узел с нижним подключением -1 шт..

5. Термостатическая голова с выносной термопарой для контроля температуры подающего теплоносителя в контуры теплого пола с рабочим диапазоном температур 20-55°С -1 шт.

6. Термометр для визуального контроля теплоносителя на подающей линии – 1 шт.

7. Евроконус для подключения труб теплого пола - 18 шт.
