Коллектор для теплого пола Koer 5 контуров из нержавейки (SUS304) с расходомерами, термометрами и евроконусами 3/4" 16×2 мм

Коллектор KOER на 5 контуров из нержавеющей стали SUS304 — это полностью укомплектован распределительный узел для систем водяного теплого пола. Комплект уже оснащен встроенным смесительным узломрасходомерами, термостатическими клапанами, автоматическим воздухоотводчиком, дренажным краном, байпасом, термометрами и евроконусами 3/4" × 16×2 мм, что значительно упрощает монтаж и введение системы в эксплуатацию.

Коллектор изготовлен из пищевой нержавеющей стали SUS304, которая отличается высокой устойчивостью к коррозии, перепадам температуры и длительного контакта с теплоносителем. Вся вспомогательная арматура выполнена из латуни CW617N с никелированным покрытием, обеспечивающим долговечность и надежную работу системы отопления

Универсальный подключин магистрали: слева или справа.

Коллектор собран для подключения магистрали слева. Сборка возможна как для подключения магистралей слева, так и справа. Чтобы подключить магистрали вправо или влево, необходимо:

1. Снять термометры [1] и их стаканы.

2. Ослабить накидные гайки крепления «J»-трубки [2], насоса [3] и клапанов [4].

3. Снять консоли крепления коллектора [5].

4. Выкрутить заглушки для термометров и на их место установить стаканы термометров. Заглушки установить вместо снятых стаканов термометров.

5. Розгорнути на 180° трубку байпаса [6].

6. Установить консоли крепления [5].

7. Расвернуть на 180° насос с «J»-трубкой [2] и клапанами [4]. Перед установкой проверьте целостность прокладок.

8. Затянуть все гайки.

9. Вставить термометры [1] в стаканы для термометров.

.

Почему стоит выбрать коллектор KOER?

✔ Корпус из нержавеющей стали SUS304 не подвергается коррозии и имеет длительный срок службы.

✔ Встроенный смесовый узел поддерживает оптимальную температуру теплоносителя для теплого пола.

✔ Расходы на каждом контуре позволяют точно отрегулировать расход теплоносителя и обеспечить равномерный прогрев всех помещений.

✔ Термостатические клапаны совместимы с сервоприводами, что позволяет автоматизировать управление каждым контуром.

✔ Автоматический воздухоотводитель быстро удаляет воздух из системы, повышая эффективность работы.

✔ Два встроенных термометра обеспечивают постоянный контроль температуры подачи и обратной линии.

✔ Байпас поддерживает стабильную циркуляцию теплоносителя и защищает насос во время работы.

✔ Евроконусы 3/4" (16×2 мм) входят в комплект и обеспечивают быстрое подключение труб теплого пола.

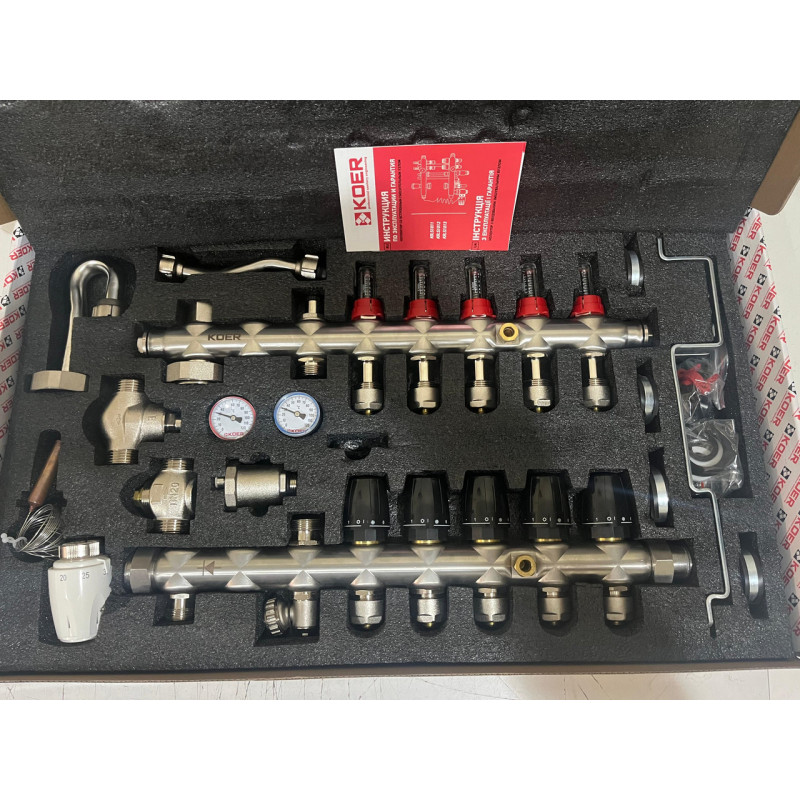

Комплектация

• Коллектор подачи с расходомерами – 1 шт
• Коллектор обратной линии с термостатическими клапанами – 1 шт
• Смесительный узел.
• Байпас.
• J-образная трубка.
• Термостатический клапан.
• Автоматический воздухоотводитель.
• Дренажный кран.
• Термометри – 2 шт.
• Крепление коллектора.
• Евроконусы 3/4" × 16×2 мм.

Технические характеристики

• Бренд: KOER
• Назначение: система водяного теплого пола
• Количество контуров: 5
• Материал коллектора: нержавеющая сталь SUS304
• Материал арматуры: латунь CW617N, нікельована
• Максимальное рабочее давление: 6 бар
• Монтажная длина насоса: 130 мм
• Тип расходомеров: 0–5 л/мин
• Тип термометров: встроенные
• Тип воздухоотводителя: автоматический
• Включение контуров: евроконус 3/4" × 16×2 мм
• Теплоноситель: вода или раствор этиленгликоля / пропиленгликоля до 30%

Рекомендации по эксплуатации

Для максимальной долговечности рекомендуется использовать чистую воду или незамерзающий теплоноситель с концентрацией гликоля не более 30%. Важно применять комплектующие, препятствующие проникновению кислорода в систему, поскольку его избыток может вызвать коррозию и сократить срок службы оборудования.

Каждый коллектор проходит заводское испытание на герметичность. После монтажа рекомендуется провести опрессовку системы давления, что у 1,4–3 рази превышает рабочий, но не менее 3 бар.
