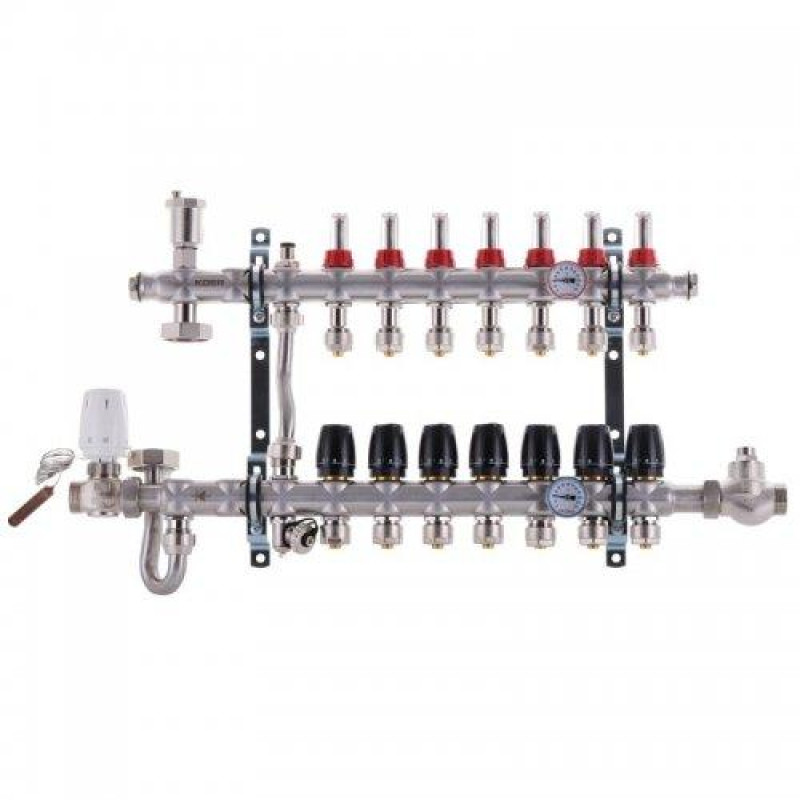

Коллектор со встроенным смесительным узлом в сборе на 7 контуров, нержавейка (SUS304)

Коллектор из нержавеющей стали (SUS304) со встроенным смесительным узлом и евро-конусом 3/4-16мм в сборе на 7 контуров.

Коллектор собран для подключения магистралей слева. Сборка возможна как для подключения магистралей слева, так и справа. Чтобы подключить магистрали справа или слева, необходимо:

1. Снять термометры [1] и их стаканы.

2. Ослабить накидные гайки крепления «J»-трубки [2] , насоса [3] и клапанов [4].

3. Снять консоли крепления коллектора [5].

4. Выкрутить заглушки для термометров и на их место установить стаканы термометров. Заглушки установить вместо снятых стаканов термометров.

5. Развернуть на 180° трубку байпаса [6].

6. Установить консоли крепления [5].

7. Развернуть на 180° насос с «J»-трубкой [2] и клапанами [4]. Перед установкой проверьте целостность прокладок.

8. Затянуть все гайки.

9. Вставить термометры [1] в стаканы для термометров.

Теплоноситель

В качестве теплоносителя применяется, как правило, вода. Однако, если существует риск размораживания системы, то настоятельно рекомендуется использовать незамерзающий теплоноситель.

В качестве незамерзающего теплоносителя может применяться раствор этилен- или пропиленгликоля максимальной концентрации не более 30%.

Важно принять меры по предотвращению попадания кислорода в теплоноситель: все элементы и узлы системы отопления должны быть выполнены из материалов не проницаемых для кислорода. Повышенное содержание кислорода приводит к коррозии теплоносителя и повреждению движущихся частей и элементов коллектора.

Испытание на герметичность

Каждый коллектор испытан на герметичность в заводских условиях. Для испытания коллектора вместе с контурами рекомендуется в течение 2-х часов выдержать давление, в 1,43 раза превышающее рабочее, но не менее 3 бар.

Технические характеристики коллекторов:

Максимальное рабочее давление, бар: 6

Мотажная длина насоса, мм: 130

Рабочая среда: вода, гликоль макс. 30%

Тип термометра: Встроенный

Тип воздухоотводчика: Автоматический

Максимальная обслуживаемая площадь, м2:

- при длине трубы 12×2 мм и длине контура 60 м: ~80

- при длине трубы 16×2 мм и длине контура 85 м: ~200

- при длине трубы 20×2 мм и длине контура 110 м: ~200

Материал коллекторов: Нержавеющая сталь SUS304

Материал дополнительной арматуры: Латунь CW617N никелированная
